【案例展示】
—
電動推板，前置出框

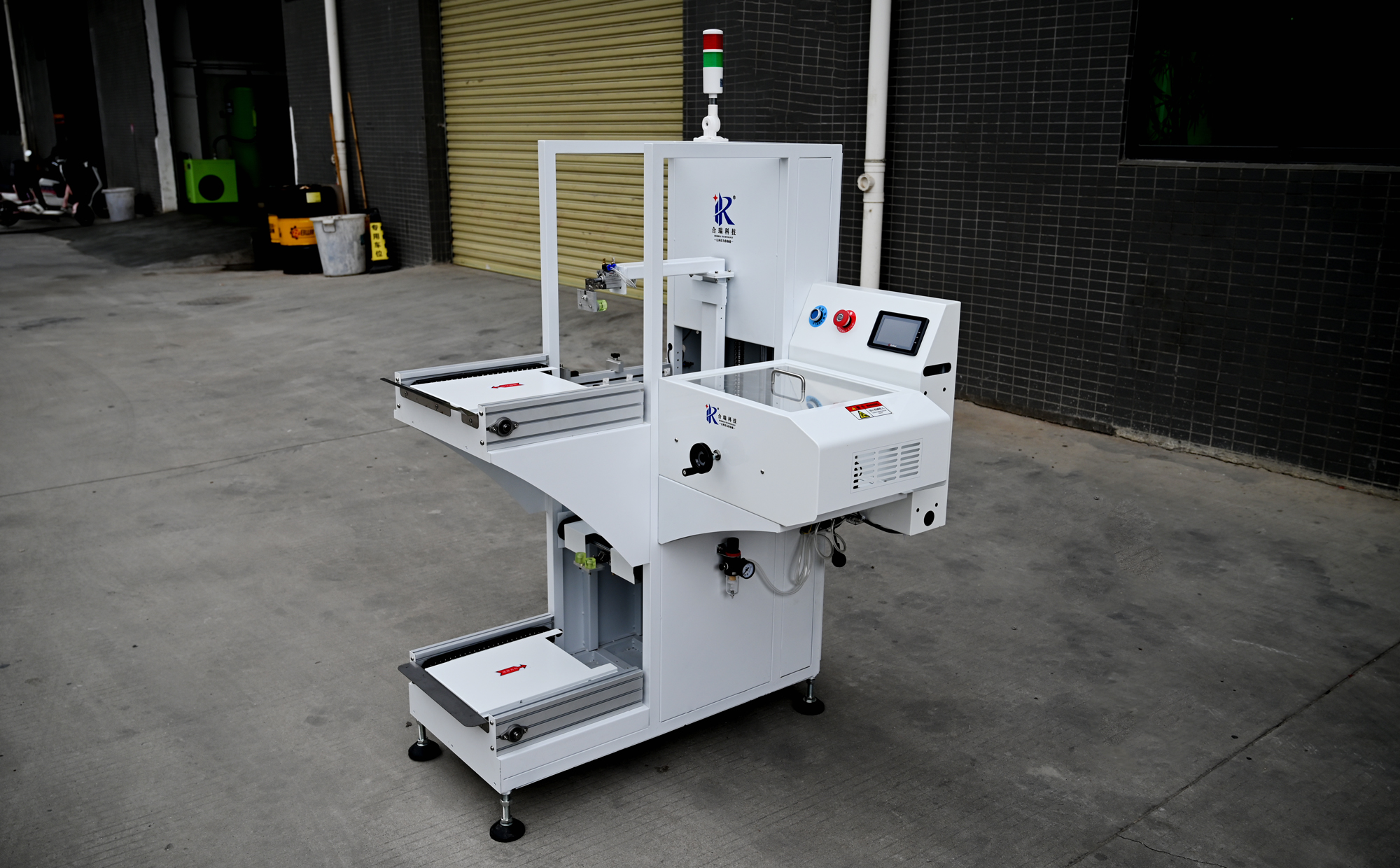

L型全自動上板機
合瑞/HORROL
L型全自動上料機
合瑞/HORROL
L型全自動送板機
合瑞/HORROL
L型全自動送料機
合瑞/HORROL
小型全自動上板機
合瑞/HORROL
小型全自動上料機
合瑞/HORROL
小型全自動送板機
合瑞/HORROL
小型全自動送料機
合瑞/HORROL
轉角smt接板機
合瑞/HORROL
轉角smt接板機
合瑞/HORROL
轉角smt接板機
合瑞/HORROL
轉角smt接板機
合瑞/HORROL
技術參數
—

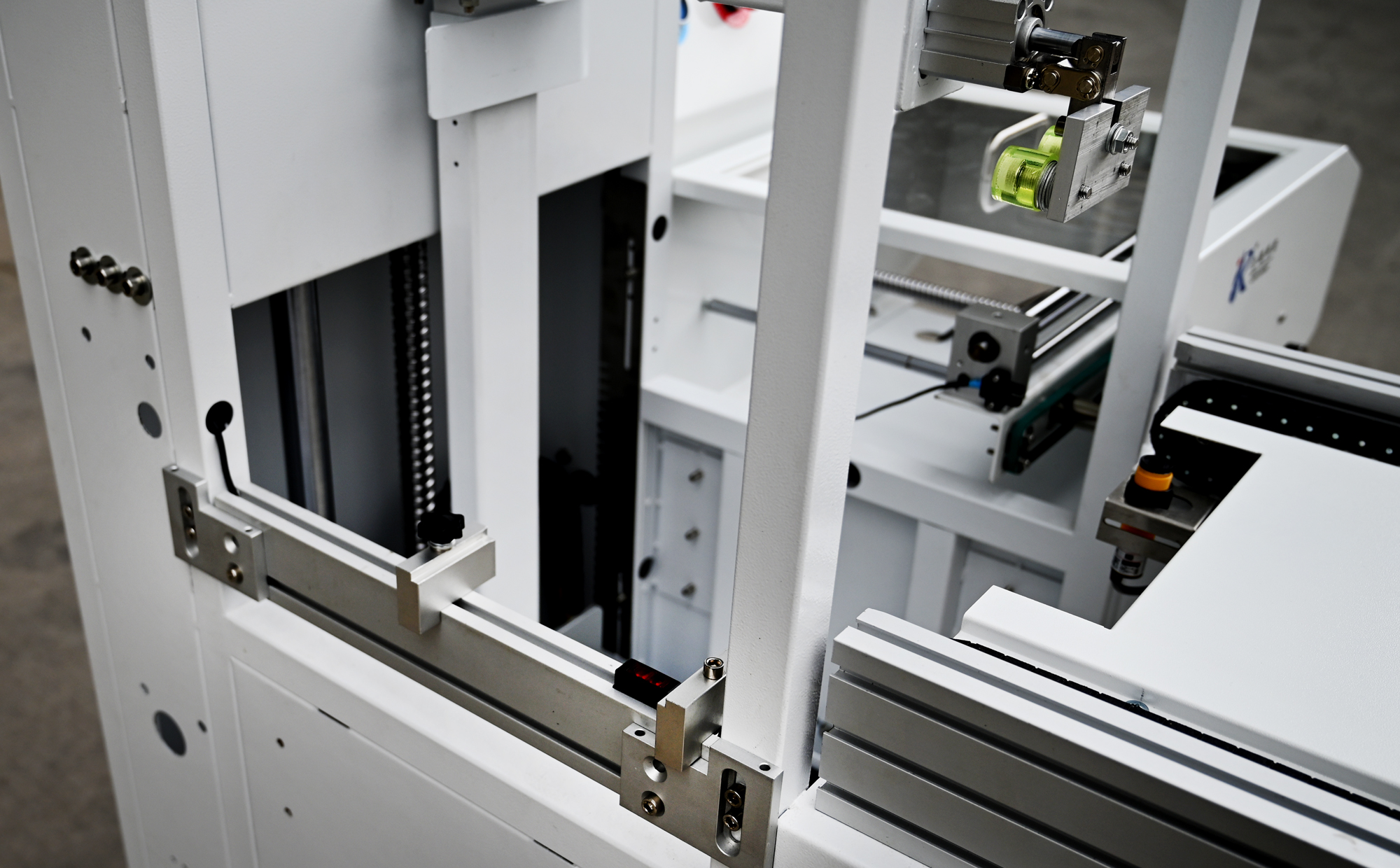

合瑞科技L型全自動送板機采用滾珠絲杆電動推板，L型上板機配置簡約白成熟穩定PLC操作程序，前置出框對其它設備互不幹擾。
| 設備型號 | HR-AU-L250 | HR-AU-L330 | HR-AU-L390 | HR-AU-L460 |
| 控製模塊 | PLC工控 | PLC工控 | PLC工控 | PLC工控 |
| 外形尺寸 | 970x1000x1400mm | 1170x1080x1400mm | 1470x1140x1400mm | 1470x1210x1400mm |
| 上框時間 | 約3s | 約3s | 約3s | 約3s |
| 料箱更換時間 | 約5s | 約5s | 約5s | 約5s |
| 電源及負荷 | 220v/0.3kw | 220v/0.3kw | 220v/0.3kw | 220v/0.3kw |
| 氣壓及流量 | 4-6bar，≤10L/分鍾 | 4-6bar，≤10L/分鍾 | 4-6bar，≤10L/分鍾 | 4-6bar，≤10L/分鍾 |
| 軌道高度 | 900±20mm | 900±20mm | 900±20mm | 900±20mm |
| 傳送方向 | 左⇆右 | 左⇆右 | 左⇆右 | 左⇆右 |
| 允許板厚度 | 0.4-5mm | 0.4-5mm | 0.4-5mm | 0.4-5mm |
| 允許零件高度 | ≤2.5cm | ≤2.5cm | ≤2.5cm | ≤2.5cm |
| 步距選擇 | 1-4（10毫米步局） | 1-4（10毫米步局） | 1-4（10毫米步局） | 1-4（10毫米步局） |
| 感應器 | 光電感應 | 光電感應 | 光電感應 | 光電感應 |
| 調節絲杆類型 | 滾珠絲杆 | 滾珠絲杆 | 滾珠絲杆 | 滾珠絲杆 |
| 料框尺寸 | 355x320x563mm | 460x400x563mm | 535x460x570mm | 535x530x570mm |
| 故障檢測 | I/O信號檢測 | I/O信號檢測 | I/O信號檢測 | I/O信號檢測 |
| 允許板尺寸 | （50x50）x（350x250）mm | （50x50）x（455x330）mm | （50x50）x（530x390）mm | （50x50）x（530x460）mm |
| 設備重量 | 150kg | 175kg | 215kg | 240kg |
以上參數僅供參考，如需定製可谘詢銷售。
