图片展示

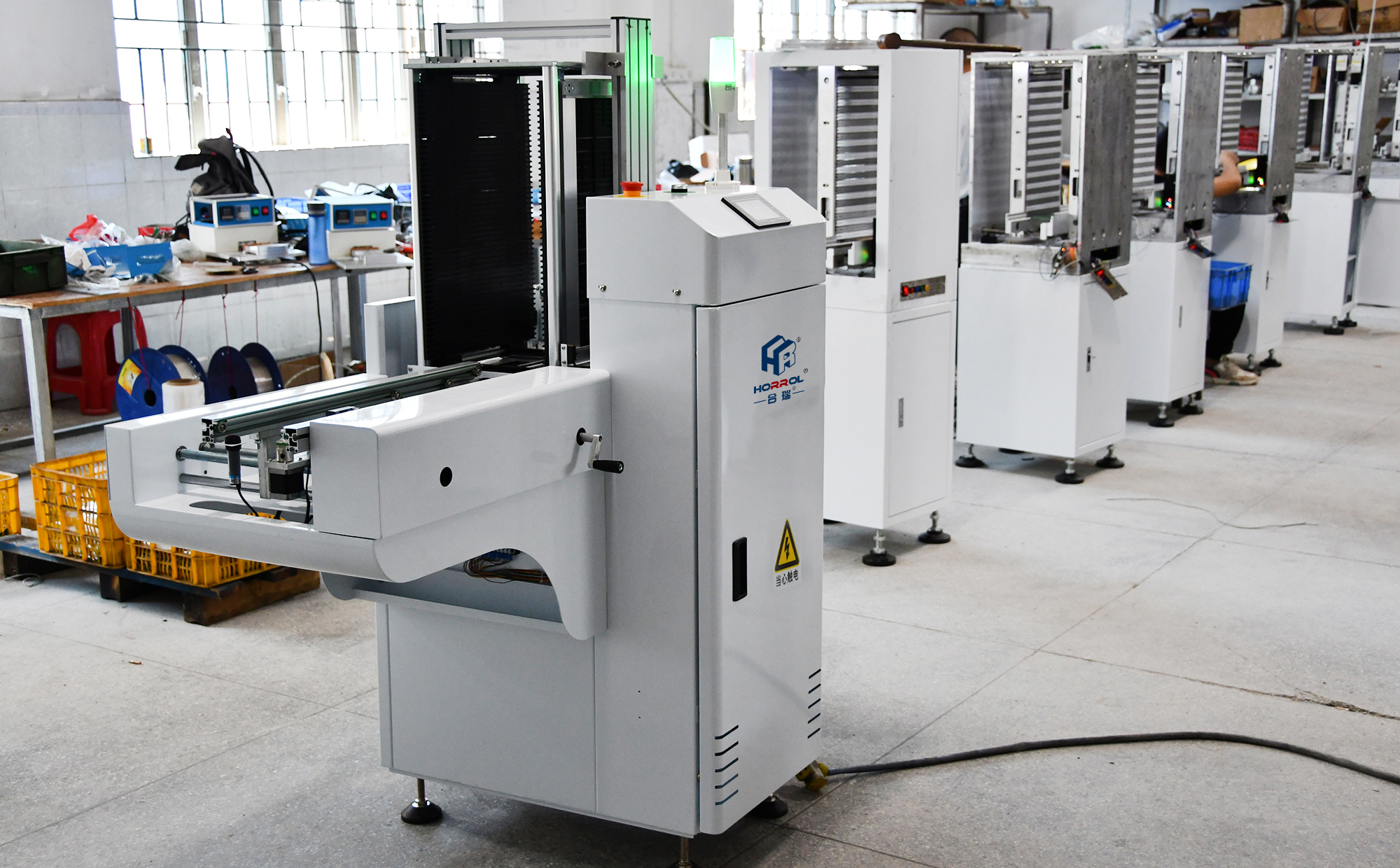

全自动下板机


全自动下板机应用于SMT生产线的收板工作,通过更换防静电料框进行收板。全自动收板机既可以应用于回流焊、波峰焊后面,也可以应用于各类贴片机后,自动更换料框进行收板。通过自动收板机实现了smt生产线的下游的收板工作,减轻了人员的工作量。

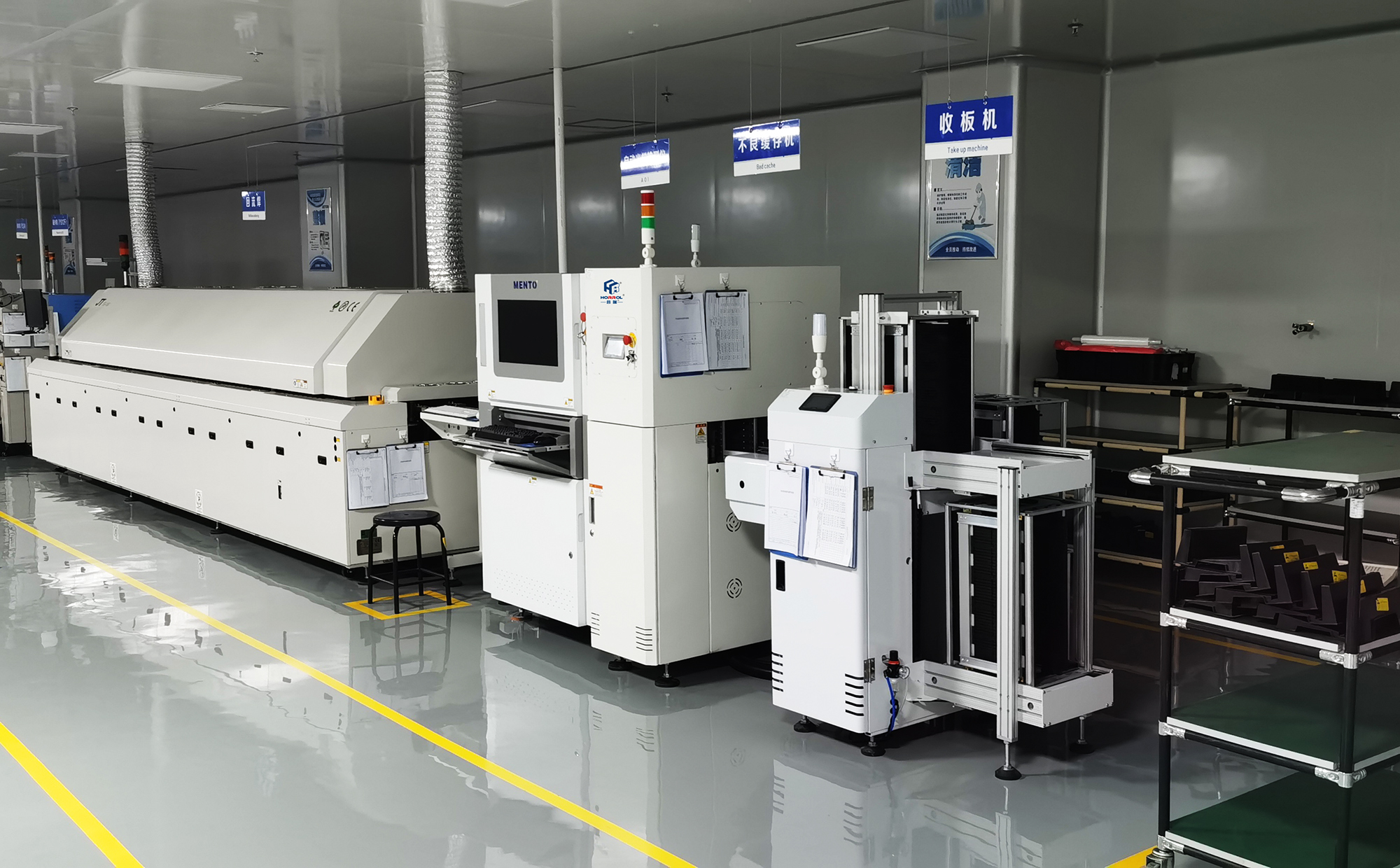

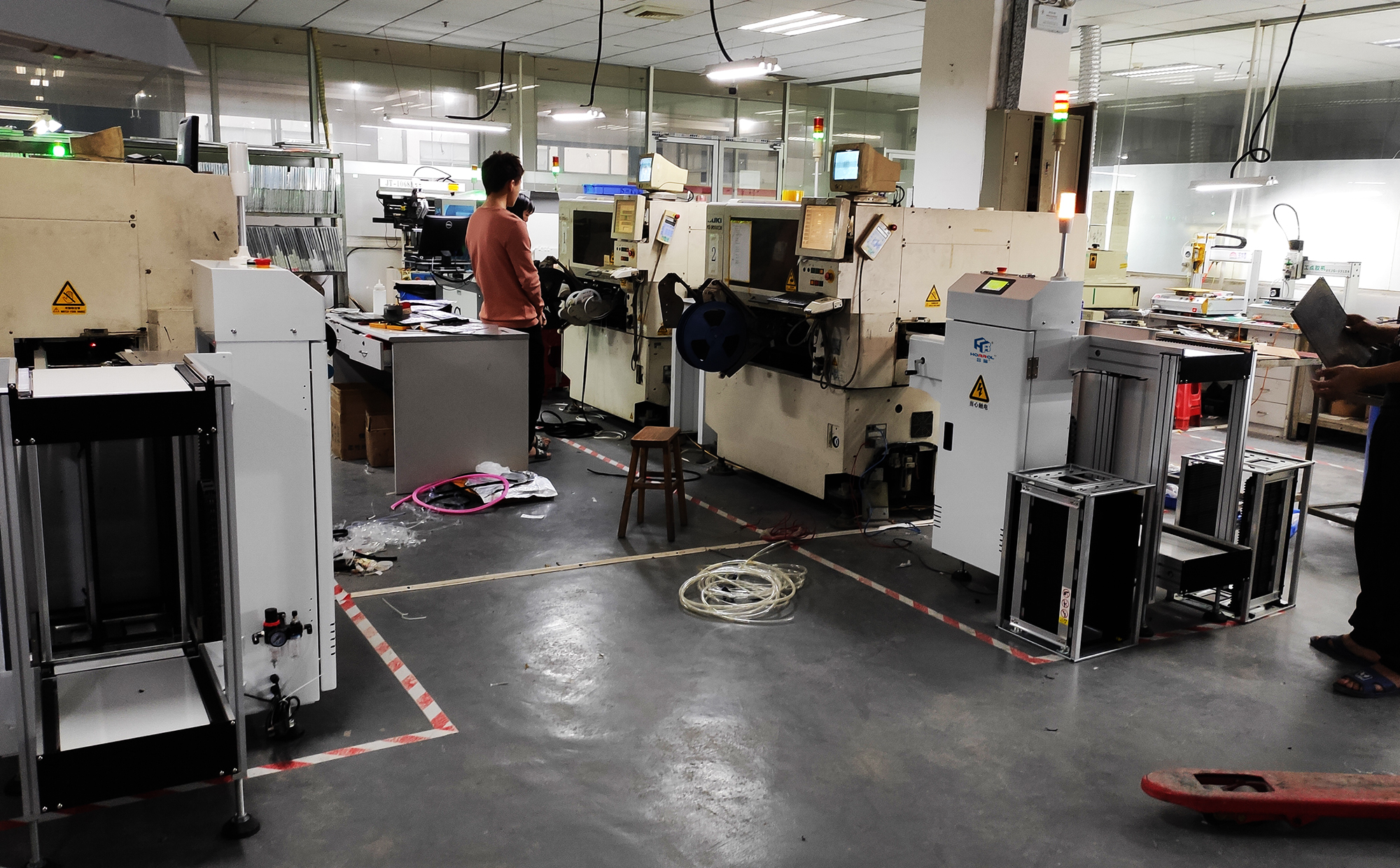

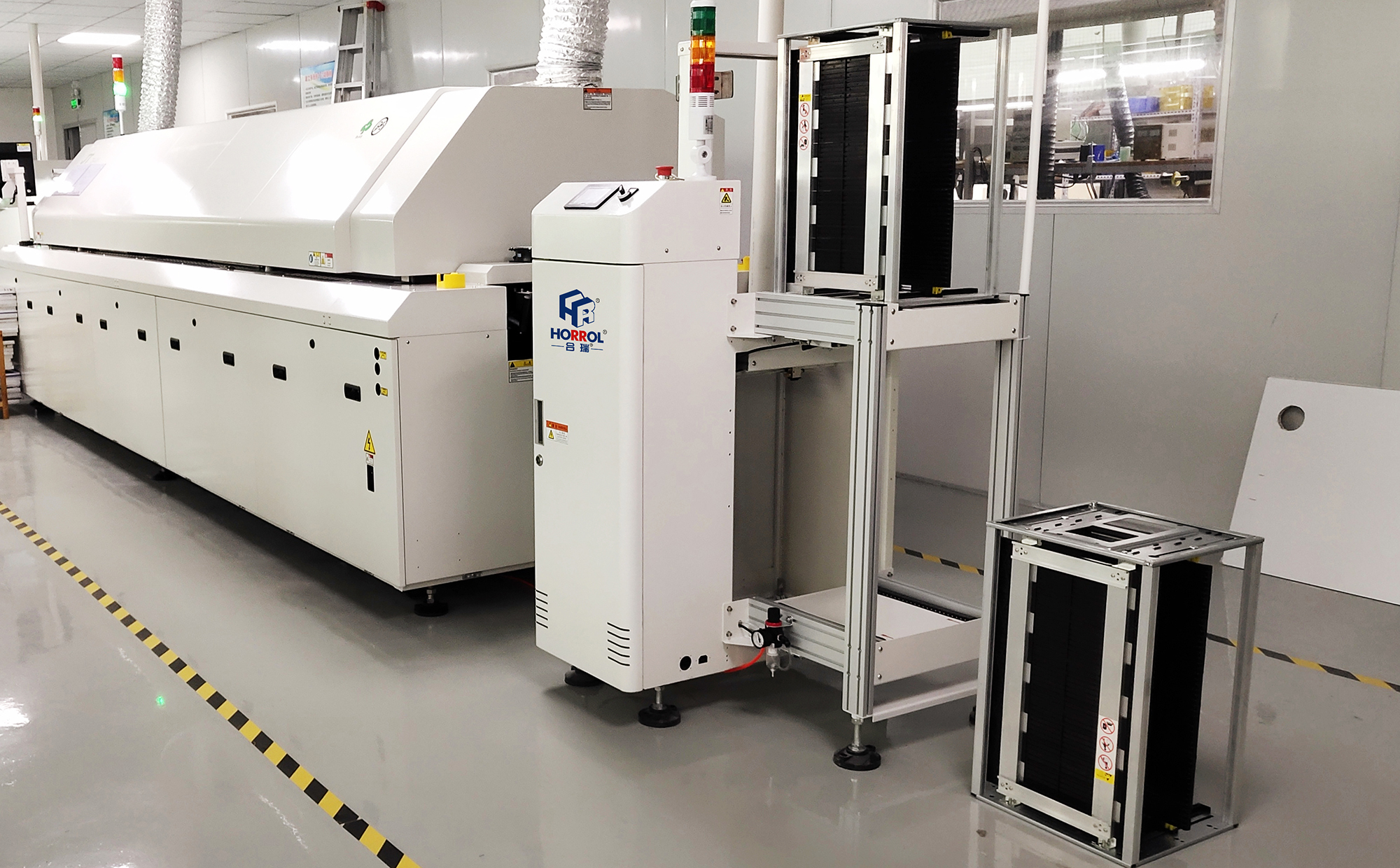

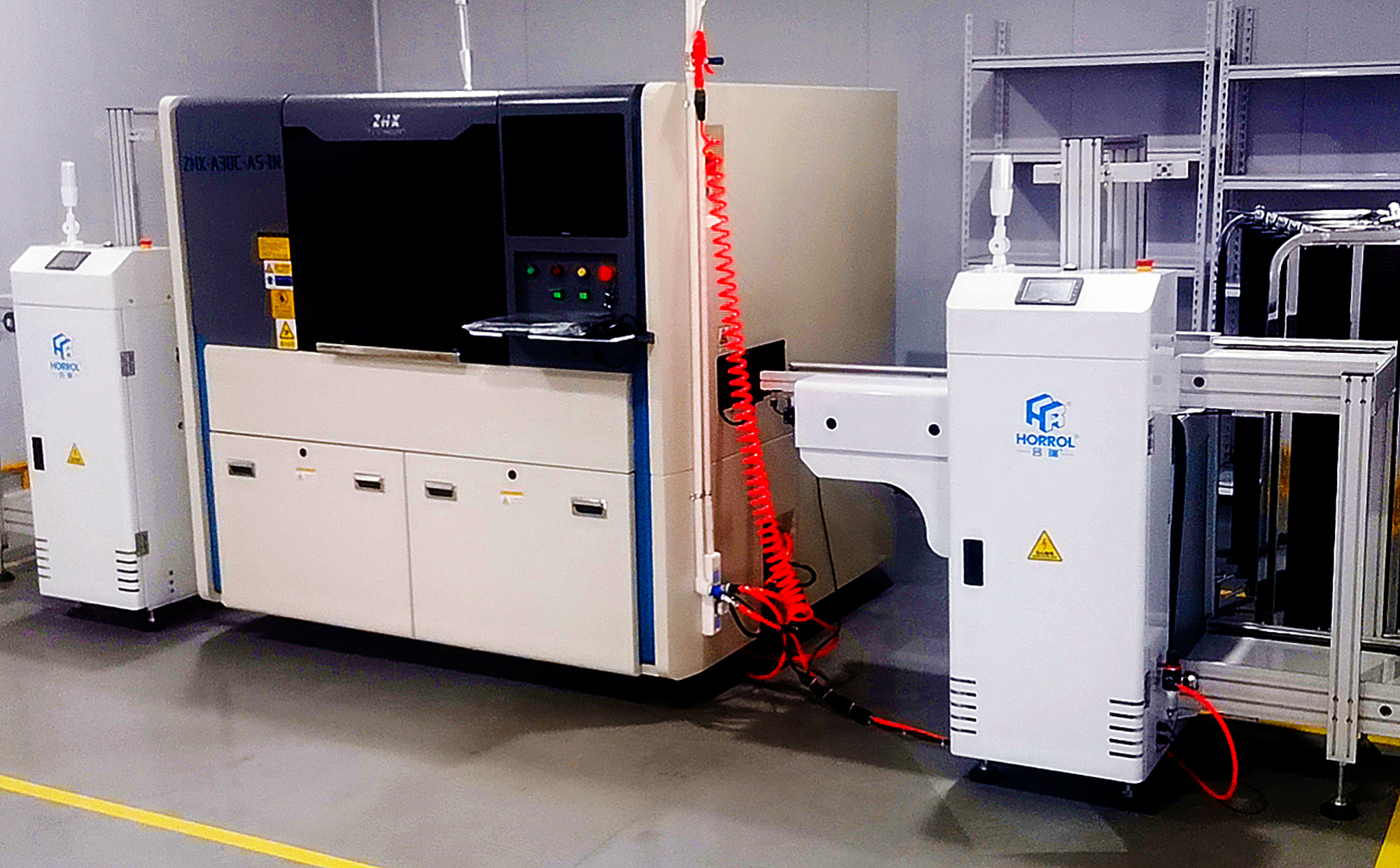

【案例展示】

自动换框,为你加速

全自动下板机

合瑞/HORROL

全自动下板机

合瑞/HORROL

全自动下板机

合瑞/HORROL

全自动下板机

合瑞/HORROL

全自动收板机

合瑞/HORROL

全自动收板机

合瑞/HORROL

全自动收板机

合瑞/HORROL

全自动收板机

合瑞/HORROL

smt接板机

合瑞/HORROL

smt接板机

合瑞/HORROL

smt接板机

合瑞/HORROL

smt接板机

合瑞/HORROL

smt收料机

合瑞/HORROL

smt收料机

合瑞/HORROL

smt收料机

合瑞/HORROL

smt收料机

合瑞/HORROL

全自动收板机技术参数对照

 合瑞科技第十一代全自动上下板机均采用滚珠丝杆进行宽度调节,轨道采用电泳工艺铝合金型材制作而成,配置新研发一代稳定简洁操作页面,设备增加超强厚度烤漆钢板稳定耐用结实。


设备型号 HR-AL-250 HR-AL-330 HR-AL-390 HR-AL-460
控制模块 PLC工控 PLC工控 PLC工控 PLC工控
外形尺寸 1700x780x1200mm 1900x860x1200mm 2200x920x1200mm 2200x1120x1200mm
上框时间 约3s 约3s 约3s 约3s
料箱更换时间 约5s 约5s 约5s 约5s
电源及负荷 220v/0.3kw 220v/0.3kw 220v/0.3kw 220v/0.3kw
气压及流量 4-6bar,≤10L/分钟 4-6bar,≤10L/分钟 4-6bar,≤10L/分钟 4-6bar,≤10L/分钟
轨道高度 900±20mm 900±20mm 900±20mm 900±20mm
传送方向 左⇆右 左⇆右 左⇆右 左⇆右
允许板厚度 0.4-5mm 0.4-5mm 0.4-5mm 0.4-5mm
允许零件高度 ≤2.5cm ≤2.5cm ≤2.5cm ≤2.5cm
步距选择 1-4(10毫米步局) 1-4(10毫米步局) 1-4(10毫米步局) 1-4(10毫米步局)
感应器 光电感应 光电感应 光电感应 光电感应
运行电机 步进电机 步进电机 步进电机 步进电机
料框尺寸 355x320x563mm 460x400x563mm 535x460x570mm 535x530x570mm
故障检测 I/O信号检测 I/O信号检测 I/O信号检测 I/O信号检测
允许板尺寸 (50x50)x(350x250)mm (50x50)x(455x330)mm (50x50)x(530x390)mm (50x50)x(530x460)mm
设备重量 150kg 175kg 215kg 240kg

以上参数仅供参考,如需定制可咨询销售。
