合瑞科技让科技为你加速

L型全自动收板机


合瑞科技所生产的L型全自动收板机应用于smt生产线的收板工作,具有占地面积小节省地方、前出框无干扰进出框特性、电动推板稳定可控的特性,长度不足一米的设计可满足几乎所有贴片生产场地,因此L型收板机又被称作小型全自动下板机。

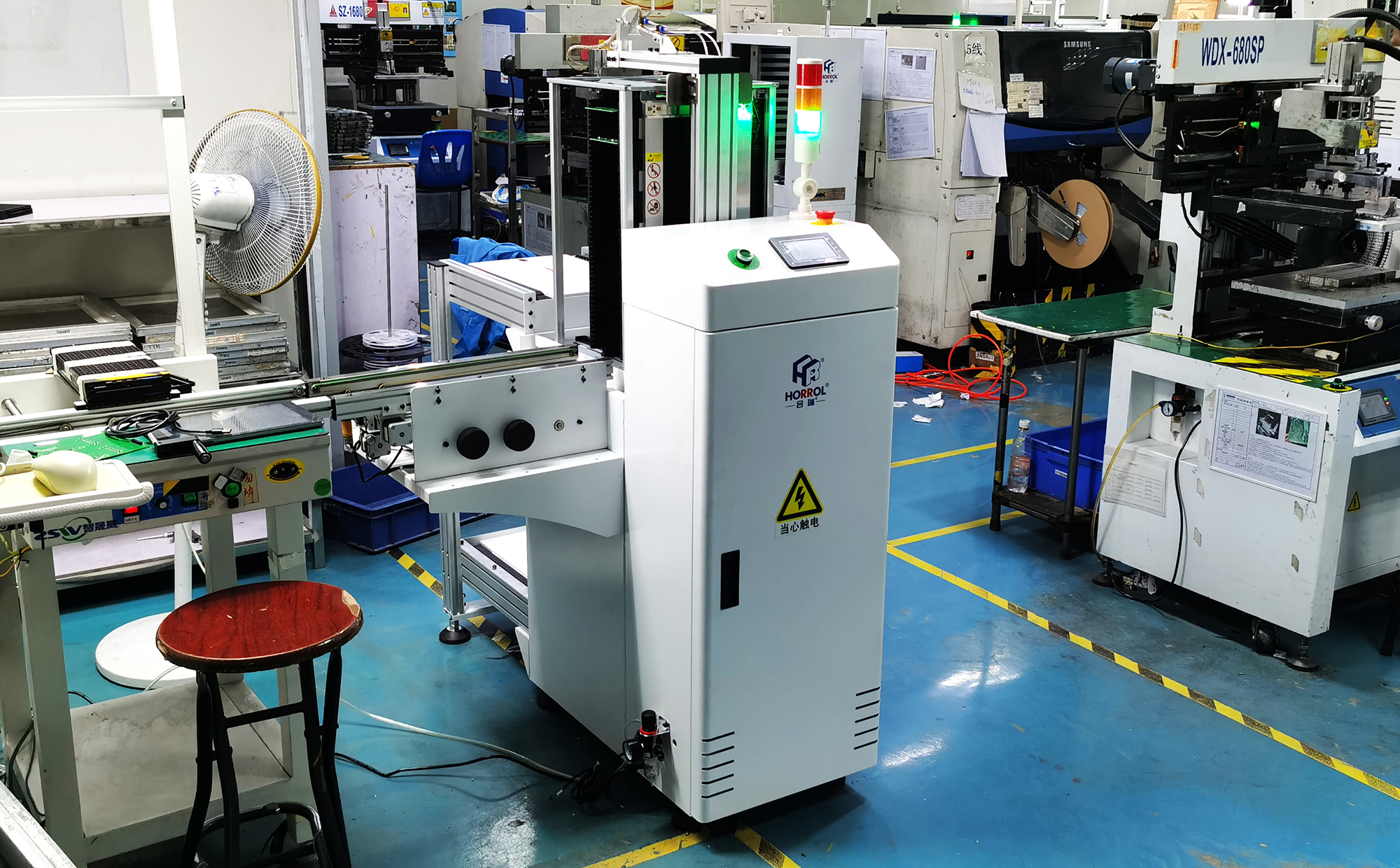

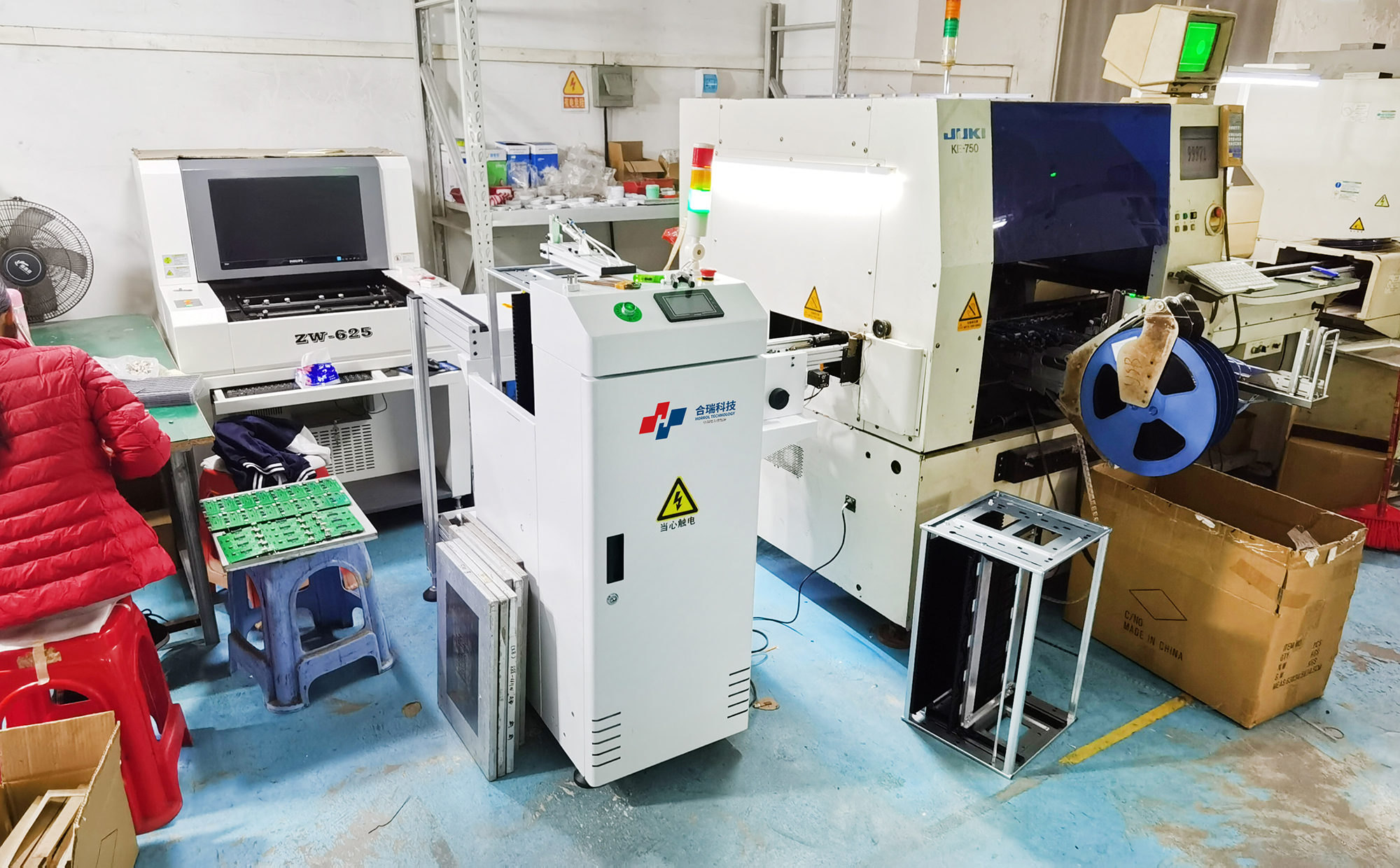

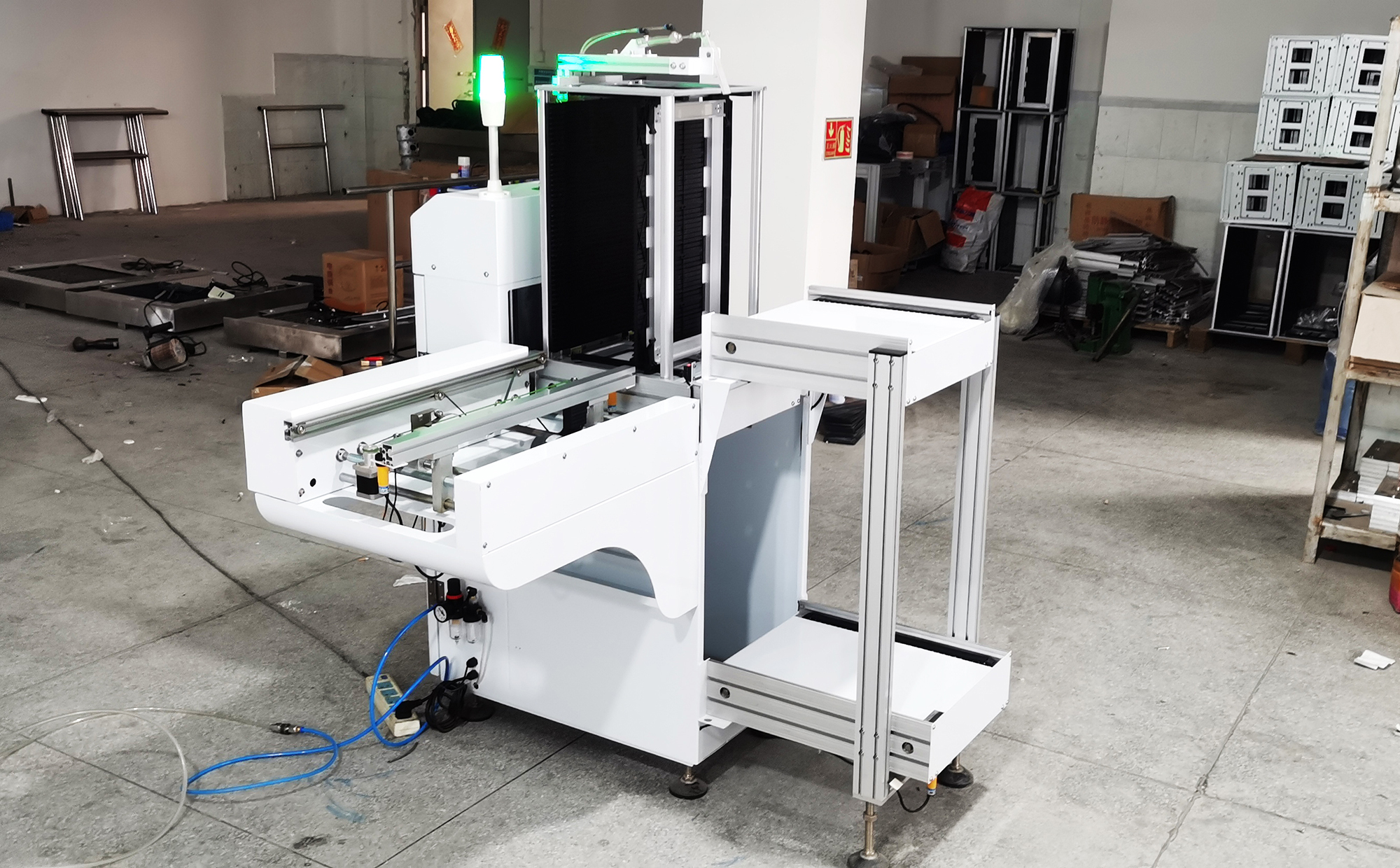

【案例展示】

电动推板,前置出框

L型全自动下板机

合瑞/HORROL

L型全自动下板机

合瑞/HORROL

L型全自动下板机

合瑞/HORROL

L型全自动下板机

合瑞/HORROL

小型全自动收板机

合瑞/HORROL

小型全自动收板机

合瑞/HORROL

小型全自动收板机

合瑞/HORROL

小型全自动收板机

合瑞/HORROL

转角smt接板机

合瑞/HORROL

转角smt接板机

合瑞/HORROL

转角smt接板机

合瑞/HORROL

转角smt接板机

合瑞/HORROL

smt收料机

合瑞/HORROL

smt收料机

合瑞/HORROL

smt收料机

合瑞/HORROL

smt收料机

合瑞/HORROL

L型全自动收板机技术参数对照



设备型号HR-AL-L250HR-AL-L330HR-AL-L390HR-AL-L460
控制模块PLC工控PLC工控PLC工控PLC工控
外形尺寸930x1000x1400mm1130x1080x1400mm1430x1140x1400mm1430x1210x1400mm
上框时间约3s约3s约3s约3s
料箱更换时间约5s约5s约5s约5s
电源及负荷220v/0.3kw220v/0.3kw220v/0.3kw220v/0.3kw
气压及流量4-6bar,≤10L/分钟4-6bar,≤10L/分钟4-6bar,≤10L/分钟4-6bar,≤10L/分钟
轨道高度900±20mm900±20mm900±20mm900±20mm
传送方向左⇆右左⇆右左⇆右左⇆右
允许板厚度0.4-5mm0.4-5mm0.4-5mm0.4-5mm
允许零件高度≤2.5cm≤2.5cm≤2.5cm≤2.5cm
步距选择1-4(10毫米步局)1-4(10毫米步局)1-4(10毫米步局)1-4(10毫米步局)
感应器光电感应光电感应光电感应光电感应
调节轨道滚珠丝杆滚珠丝杆滚珠丝杆滚珠丝杆
料框尺寸355x320x563mm460x400x563mm535x460x570mm535x530x570mm
故障检测I/O信号检测I/O信号检测I/O信号检测I/O信号检测
允许板尺寸(50x50)x(350x250)mm(50x50)x(455x330)mm(50x50)x(530x390)mm(50x50)x(530x460)mm
设备重量150kg175kg215kg240kg

以上参数仅供参考,如需定制可咨询销售。
