全自动上板机


全自动上板机应用于SMT生产线的送板工作,通过更换防静电料框进行送板。装好电路板的防静电料框放置于全自动送板机平台,在操作屏幕页面开启全自动模式后,在接收到下游设备型号后就可以自动更换料框进行送板。

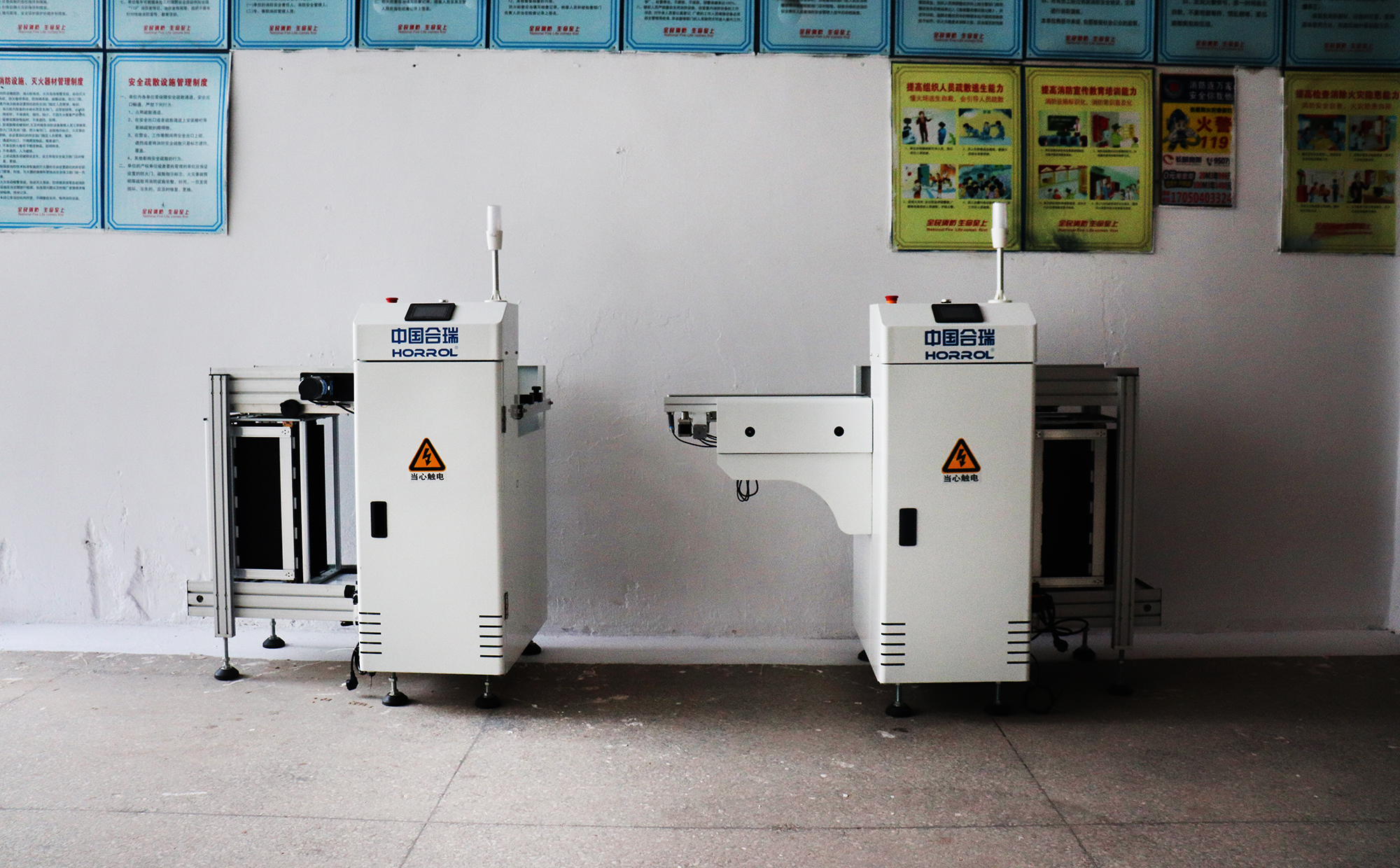

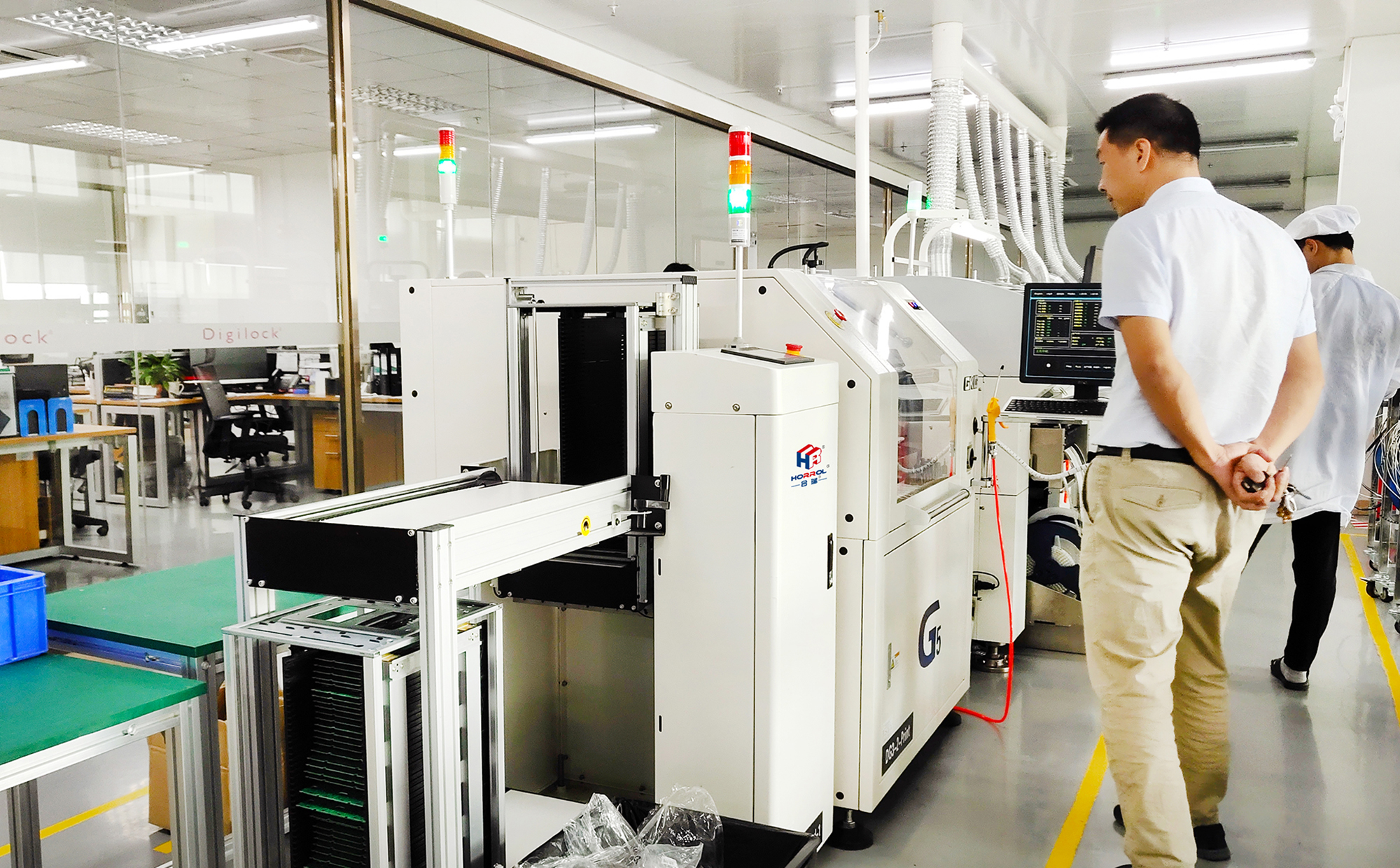

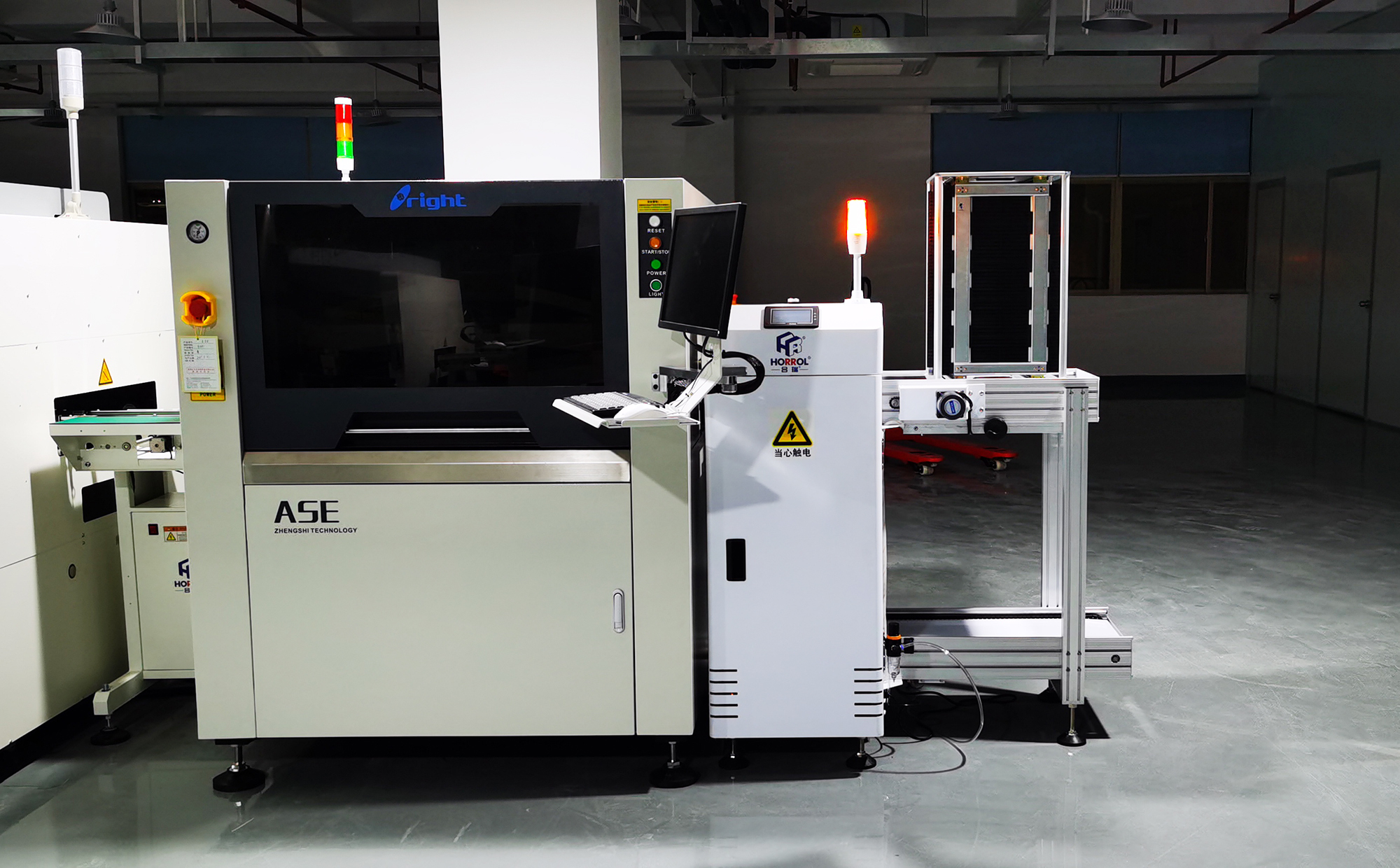

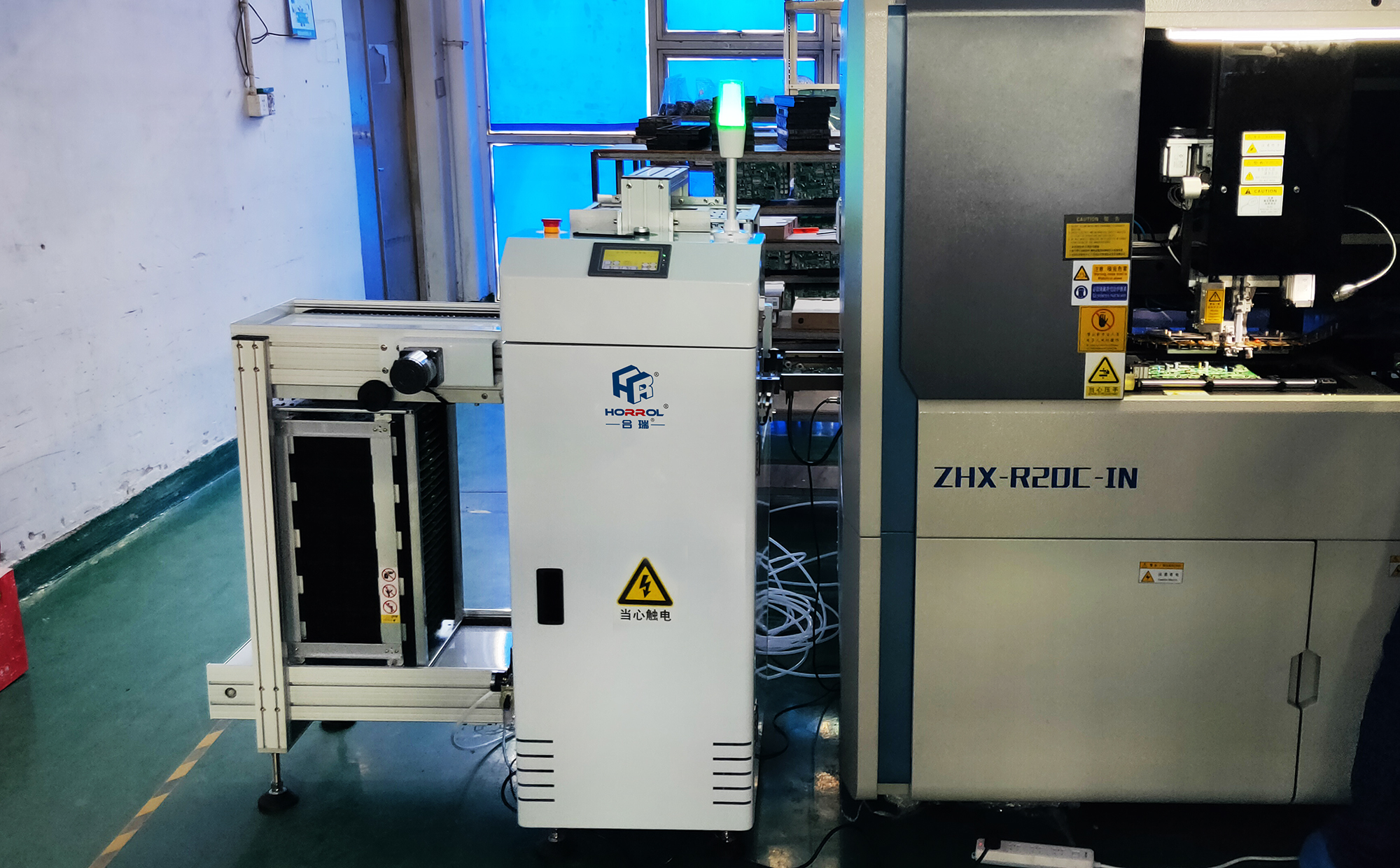

【案例展示】

自动换框,为你加速

全自动上板机

合瑞/HORROL

全自动上板机

合瑞/HORROL

全自动上板机

合瑞/HORROL

全自动上板机

合瑞/HORROL

全自动送板机

合瑞/HORROL

全自动送板机

合瑞/HORROL

全自动送板机

合瑞/HORROL

全自动送板机

合瑞/HORROL

smt推板机

合瑞/HORROL

smt推板机

合瑞/HORROL

smt推板机

合瑞/HORROL

smt推板机

合瑞/HORROL

smt送料机

合瑞/HORROL

smt送料机

合瑞/HORROL

smt送料机

合瑞/HORROL

smt送料机

合瑞/HORROL

全自动送板机技术参数对照

合瑞科技第十一代全自动送板机宽度调节轨道采用滚珠丝杆动作,丝质顺滑可以自由调节,送板机出口采用电泳工艺的铝合金铝块通过CNC加工制作而成,倒角工艺出板更顺畅。整体钣金采用烤漆工艺制作,滚珠丝杆升降平台更稳定顺畅。


设备型号HR-AU-250HR-AU-330HR-AU-390HR-AU-460
控制模块PLC工控PLC工控PLC工控PLC工控
外形尺寸1100x780x1200mm1400x860x1200mm1500x920x1200mm1600x1120x1200mm
上框时间约3s约3s约3s约3s
料箱更换时间约5s约5s约5s约5s
电源及负荷220v/0.3kw220v/0.3kw220v/0.3kw220v/0.3kw
气压及流量4-6bar,≤10L/分钟4-6bar,≤10L/分钟4-6bar,≤10L/分钟4-6bar,≤10L/分钟
轨道高度900±20mm900±20mm900±20mm900±20mm
传送方向左⇆右左⇆右左⇆右左⇆右
允许板厚度0.4-5mm0.4-5mm0.4-5mm0.4-5mm
允许零件高度≤2.5cm≤2.5cm≤2.5cm≤2.5cm
步距选择1-4(10毫米步局)1-4(10毫米步局)1-4(10毫米步局)1-4(10毫米步局)
感应器光电感应光电感应光电感应光电感应
运行电机步进电机步进电机步进电机步进电机
料框尺寸355x320x563mm460x400x563mm535x460x570mm535x530x570mm
故障检测I/O信号检测I/O信号检测I/O信号检测I/O信号检测
允许板尺寸(50x50)x(350x250)mm(50x50)x(455x330)mm(50x50)x(530x390)mm(50x50)x(530x460)mm
设备重量120kg145kg195kg220kg

以上参数仅供参考,如需定制可咨询销售。
