1. 合瑞科技层叠式上板机概述

1.1 产品介绍与应用场景

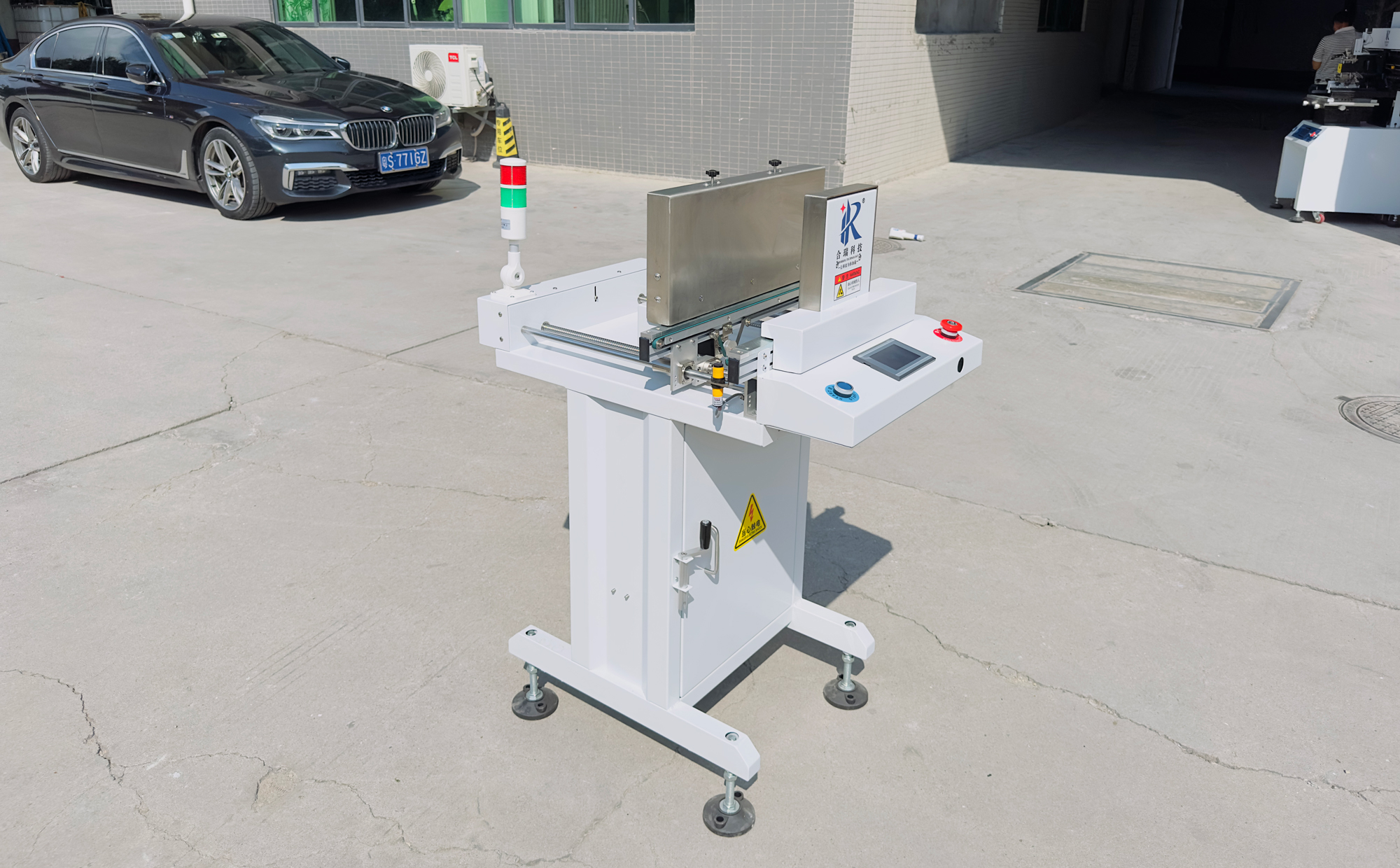

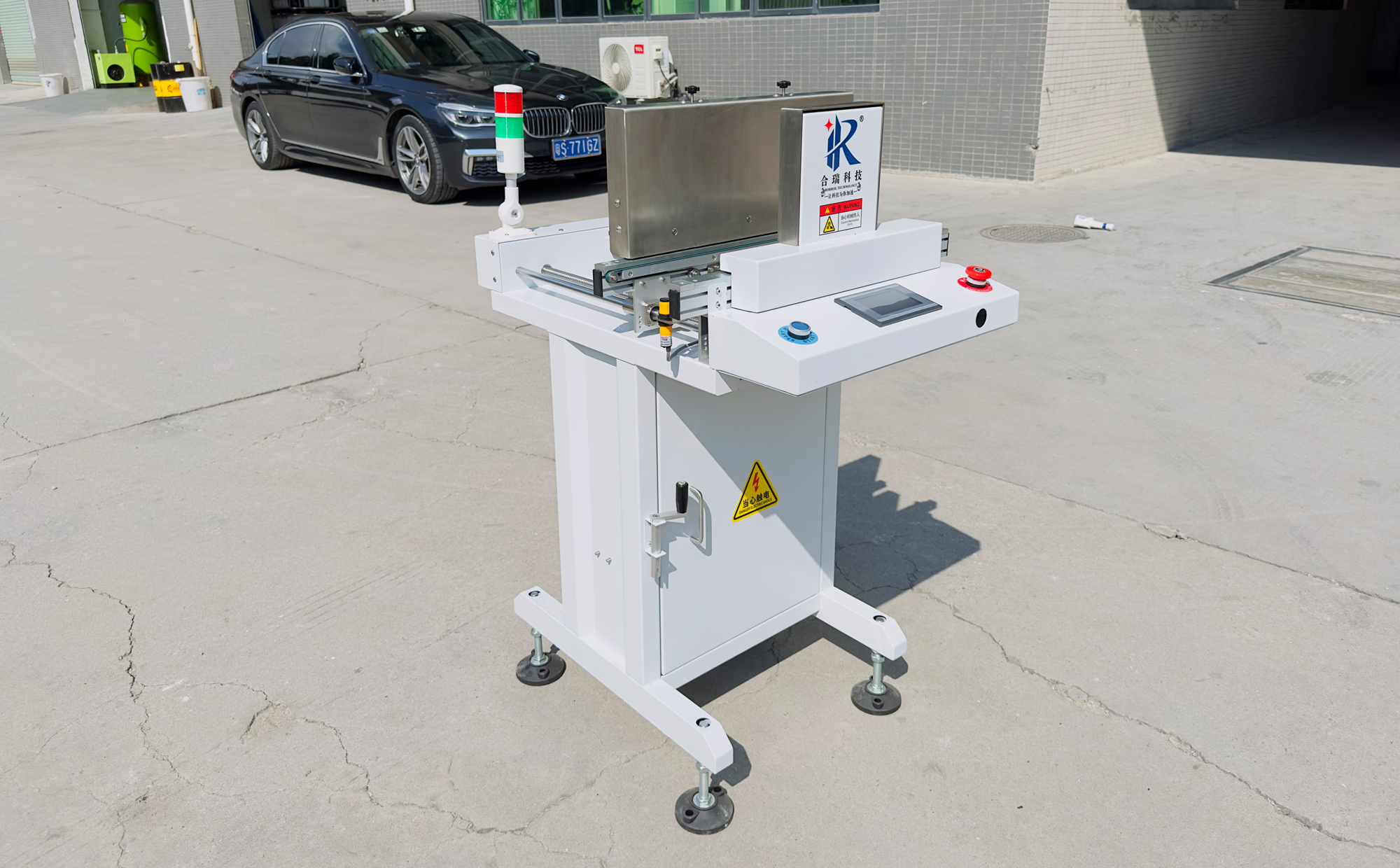

合瑞科技层叠式上板机是专为SMT（表面贴装技术）生产线设计的自动化设备，主要用于电路板的送板操作。该设备以其高效的层叠式送板和直通接驳功能，广泛应用于光板的送板操作，能够与SMT设备、激光打标机、镭雕机等多种设备对接，实现自动化生产流程。

1.2 技术参数详解

合瑞科技层叠式上板机的技术参数如下：

• 设备型号：HR-SM-460
• 控制模块：采用西门子PLC工控系统，确保操作的精确性和稳定性。
• 外形尺寸：600x650x1200mm，占地面积小，适合紧凑的生产环境。
• 电源及负荷：AC220V，≤0.3kw，节能环保。
• 气压及流量：4-6bar，≤10L/分钟，适应不同生产需求。
• 轨道高度：920±20mm，可适应不同厚度的电路板。
• 传送方向：左-右/右-左（选配），灵活调整以适应生产线布局。
• 电路板厚度：≥0.4mm，满足多种电路板的送板需求。
• 感应器：光电感应，提高送板精度。
• 传送动力：步进及运输电机，提供稳定的动力输出。
• 功能：层叠送板+直通接驳，一机多用，提高生产效率。
• 故障检测：I/O信号检测，便于故障诊断和维护。
• PCB尺寸（长x宽）：（50~50）x（500x460）mm，适用范围广泛。
• 设备重量：200kg，结构稳固。


1.3 设备特性分析

合瑞科技层叠式上板机具备以下特性：

• 结实和稳定的机械设计：确保设备在长时间运行中的稳定性和耐用性。
• PLC真彩屏控制系统：提升用户操作体验，简化操作流程。
• 叠板和直通接驳一体：节省空间，提高生产线的灵活性。
• 配备标准信号：可与其他设备进行在线接驳，实现自动化生产。
• 最大运行460mm宽PCB板：满足不同尺寸电路板的生产需求。

综上所述，合瑞科技层叠式送板机以其高效的送板能力、稳定的性能和灵活的应用场景，成为SMT生产线中不可或缺的自动化设备之一。

2. 设备技术参数

2.1 详细技术参数列表

合瑞科技层叠式上板机的技术参数是评估其性能和适用性的关键因素。以下是该设备的关键技术参数，这些参数决定了设备的操作效率和适用范围。

• 设备型号：HR-SM-460，这是合瑞科技专为SMT生产线设计的层叠式上板机型号。
• 控制模块：西门子PLC工控系统，这种控制系统以其高可靠性和强大的功能而闻名，确保了设备的精确操作和稳定性。
• 外形尺寸：600x650x1200mm，紧凑的设计适合空间有限的生产环境，同时保持了操作的灵活性。
• 电源及负荷：AC220V，≤0.3kw，这样的电源配置既满足了设备的能源需求，又保证了能效。
• 气压及流量：4-6bar，≤10L/分钟，这一参数确保了设备在不同的气压条件下都能稳定运行。
• 轨道高度：920±20mm，可调节的轨道高度使得设备能够适应不同厚度的电路板，增加了其适用性。
• 传送方向：左-右/右-左（选配），这种双向传送功能使得设备可以根据生产线的具体布局进行调整。
• 电路板厚度：≥0.4mm，这一参数表明合瑞科技层叠式上板机能够处理从薄板到标准厚度的多种电路板。
• 感应器：光电感应，这种感应器技术提高了送板的精确度，减少了错误和失误。
• 传送动力：步进及运输电机，这种电机提供了稳定且可控制的动力输出，确保了送板过程的平稳。
• 功能：层叠送板+直通接驳，这种多功能设计使得一台设备可以完成多种任务，提高了生产效率。
• 故障检测：I/O信号检测，这种检测方式便于快速诊断和维护，减少了停机时间。
• PCB尺寸（长x宽）：（50~50）x（500x460）mm，这一尺寸范围覆盖了大多数SMT生产线的需求。
• 设备重量：200kg，这一重量表明设备结构稳固，能够在工业环境中长期使用。


2.2 参数对生产效率的影响

合瑞科技层叠式上板机的技术参数直接影响其在SMT生产线中的效率和效果。例如，设备的传送方向可调性允许生产线根据实际需求进行布局优化，而电路板厚度的广泛适应性则减少了因板厚不同而需要更换设备的次数。此外，PLC控制系统的高效性确保了操作的快速响应，而光电感应器的使用则提高了送板的准确性，减少了生产中的误差。步进电机的稳定动力输出保证了送板过程的平稳，避免了因动力不足或不稳定而导致的生产延迟。这些技术参数的综合作用，使得合瑞科技层叠式上板机成为提高SMT生产线自动化水平和生产效率的理想选择。

3. 设备功能与特性

3.1 层叠送板功能

合瑞科技层叠式上板机的核心功能之一是层叠送板，该功能允许设备一次性处理多块电路板，显著提高生产效率。设备能够堆叠高达210mm的电路板堆叠高度，使得在有限的空间内可以处理更多的电路板。这种层叠送板方式不仅节省空间，而且减少了频繁送板的需求，降低了操作人员的劳动强度。

3.2 直通接驳功能

除了层叠送板，合瑞科技层叠式上板机还具备直通接驳功能，这意味着设备可以直接与其他生产线设备（如SMT设备、激光打标机、镭雕机等）对接，实现连续的生产流程。这种直通接驳功能通过配备的标准信号实现，使得设备能够与现代自动化生产线无缝集成，提高了整个生产系统的灵活性和效率。

3.3 高效的传送系统

合瑞科技层叠式上板机采用步进电机作为传送动力，这种电机提供稳定且可控制的动力输出，确保了送板过程的平稳性和准确性。光电感应器的使用进一步提高了送板精度，减少了误差，这对于提高产品质量和降低废品率至关重要。

3.4 灵活的传送方向

设备的传送方向可以选配为左至右或右至左，这种灵活性使得设备可以根据生产线的具体布局进行调整，以适应不同的生产环境和需求。这种双向传送功能为生产线布局提供了更多的自由度，有助于优化生产流程。

3.5 故障检测与维护

合瑞科技层叠式上板机配备了I/O信号检测系统，便于故障诊断和维护。这种故障检测机制可以快速识别问题所在，减少停机时间，提高生产效率。快速的故障响应和维修能力对于保持生产线的连续运行至关重要。

3.6 节能环保设计

设备的电源及负荷为AC220V，≤0.3kw，这表明合瑞科技层叠式上板机在设计时考虑了节能环保的需求。在现代制造业中，节能减排已成为重要议题，合瑞科技的这一设计符合工业4.0的发展趋势，有助于降低生产成本和环境影响。

3.7 结实稳定的结构设计

合瑞科技层叠式上板机的外形尺寸为600x650x1200mm，设备重量为200kg，这些参数表明设备具有结实稳定的结构设计。这种结构设计不仅确保了设备的耐用性和长期稳定性，也为操作人员提供了一个安全可靠的工作环境。

4. 设备操作与维护

4.1 操作流程

合瑞科技层叠式上板机的操作流程是确保设备高效运行的关键。操作人员需遵循以下步骤进行设备操作：

• 设备启动前检查：在启动设备前，检查所有连接是否牢固，电路板是否正确放置，以及气压和电源是否符合技术参数要求。
• 系统初始化：打开设备电源，等待PLC控制系统自检完成，确保所有指示灯和显示屏正常工作。
• 参数设置：根据生产需求，通过触摸屏操作页面设置传送速度、方向和其他相关参数。
• 试运行：在正式生产前进行试运行，检查设备运行是否平稳，光电感应器是否准确识别电路板。
• 批量生产：确认一切正常后，开始批量送板操作，监控设备运行状态，确保连续生产。

4.2 维护保养

定期的维护保养对于延长设备寿命和保持最佳性能至关重要。以下是合瑞科技层叠式上板机的维护保养要点：

• 日常清洁：每天工作结束后，对设备进行清洁，特别是光电感应器和传送轨道，以去除灰尘和残留物。
• 定期检查：每周检查一次设备的紧固件，确保所有螺丝和连接件牢固无松动。
• 润滑保养：根据制造商的推荐，对设备的传动部件进行定期润滑，减少磨损并保持顺畅运行。
• 传感器校准：每月对光电感应器进行校准，确保其精确度，避免因误差导致的生产问题。
• 电机维护：定期检查步进电机的状态，包括电缆连接和电机本身的清洁，确保电机运行平稳无噪音。

4.3 故障排除

合瑞科技层叠式上板机配备了I/O信号检测系统，有助于快速识别和排除故障：

• 信号检测：当设备发生故障时，I/O信号检测系统会提供故障代码或指示灯提示，操作人员可根据故障代码快速定位问题。
• 紧急停机：在紧急情况下，使用紧急停机按钮立即停止设备运行，以防止进一步损坏。
• 故障日志：记录每次故障的发生时间、原因和解决方案，以便分析故障模式并采取预防措施。
• 专业维修：对于复杂或不确定的故障，联系专业维修人员进行诊断和修复，确保设备恢复到最佳工作状态。

4.4 操作人员培训

为确保设备的正确操作和维护，对操作人员进行定期培训是必要的：

• 操作培训：培训操作人员熟悉设备的操作流程和参数设置，确保他们能够独立完成日常操作。
• 安全教育：强调安全操作的重要性，包括穿戴适当的防护装备和遵守安全规程。
• 故障处理：教授基本的故障诊断和处理技能，使操作人员能够在第一时间内应对常见问题。
• 更新知识：随着技术的发展和设备升级，定期更新操作人员的知识和技能，以适应新的操作要求。


5. 设备优势与市场定位

5.1 设备优势分析

合瑞科技层叠式上板机的优势在于其高效、灵活和稳定的性能，这些优势使其在竞争激烈的SMT设备市场中占据了有利地位。

• 高效性：层叠式上板机能够一次性处理多块电路板，堆叠高度可达210mm，大大提升了送板效率，减少了操作人员的劳动强度。根据生产需求，设备能够快速调整传送速度和方向，确保生产线的连续运行。
• 灵活性：设备的传送方向可调，能够适应不同布局的生产线，增加了其在多种生产环境中的适用性。此外，设备能够与多种SMT设备对接，包括激光打标机和镭雕机等，使其成为生产线中不可或缺的环节。
• 稳定性：采用西门子PLC工控系统和步进电机，确保了设备的稳定运行和精确控制。设备的结实结构设计和严格的质量控制流程，保证了长期稳定运行，减少了故障率。
• 节能环保：设备的电源负荷为AC220V，≤0.3kw，符合现代制造业对节能环保的要求，有助于降低生产成本和环境影响。

5.2 市场定位

合瑞科技层叠式上板机的市场定位在于满足中高端SMT生产线对自动化、效率和精度的需求。

• 中高端市场：设备的技术参数和性能指标均达到行业先进水平，适合对生产效率和产品质量有较高要求的中高端市场。
• 多行业应用：由于设备能够处理多种尺寸和厚度的电路板，因此适用于电子、通信、汽车、医疗等多个行业的SMT生产线。
• 国内外市场：合瑞科技层叠式上板机不仅在国内市场有广泛应用，也因其高性能和稳定性而受到国际市场的青睐，尤其是在发展中国家的SMT生产线升级改造中占有一席之地。
• 技术创新引领者：合瑞科技通过不断的技术创新和产品升级，引领着SMT设备市场的技术发展，为行业提供高效率、低成本的生产解决方案。

综上所述，合瑞科技层叠式上板机以其独特的设备优势和明确的市场定位，在SMT设备市场中占据了重要的地位，并有望在未来继续保持其竞争优势。

6. 总结

合瑞科技层叠式上板机以其卓越的性能和创新的技术，在SMT生产线中的应用展现出显著的优势。通过对设备的技术参数、功能特性、操作维护以及市场定位的综合分析，可以得出以下结论：

6.1 技术与性能优势

合瑞科技层叠式上板机的技术参数确保了其在SMT生产线中的高效运作。西门子PLC工控系统和步进电机的结合，提供了精确的操作和稳定的动力输出。设备的层叠送板和直通接驳功能，使得电路板的处理更加高效，同时节省了空间，提高了生产线的灵活性。光电感应器和I/O信号检测系统的运用，增强了送板精度和故障诊断的便捷性。

6.2 操作与维护便捷性

设备的操作流程设计简洁直观，易于操作人员掌握。定期的维护保养和故障排除措施，确保了设备的长期稳定运行。操作人员培训的重视，进一步提升了设备使用的安全和效率。

6.3 市场竞争力

合瑞科技层叠式上板机的市场定位清晰，满足了中高端市场对自动化和效率的追求。其在电子、通信、汽车等多个行业的广泛应用，显示了设备的广泛适用性和技术领先性。设备的节能环保设计，符合了现代制造业的发展趋势，进一步增强了其市场竞争力。

综上所述，合瑞科技层叠式上板机凭借其高效、灵活、稳定和节能环保的特点，在SMT设备市场中占据了重要地位，并有望在未来继续保持其竞争优势，为更多企业提供高质量的生产解决方案。
