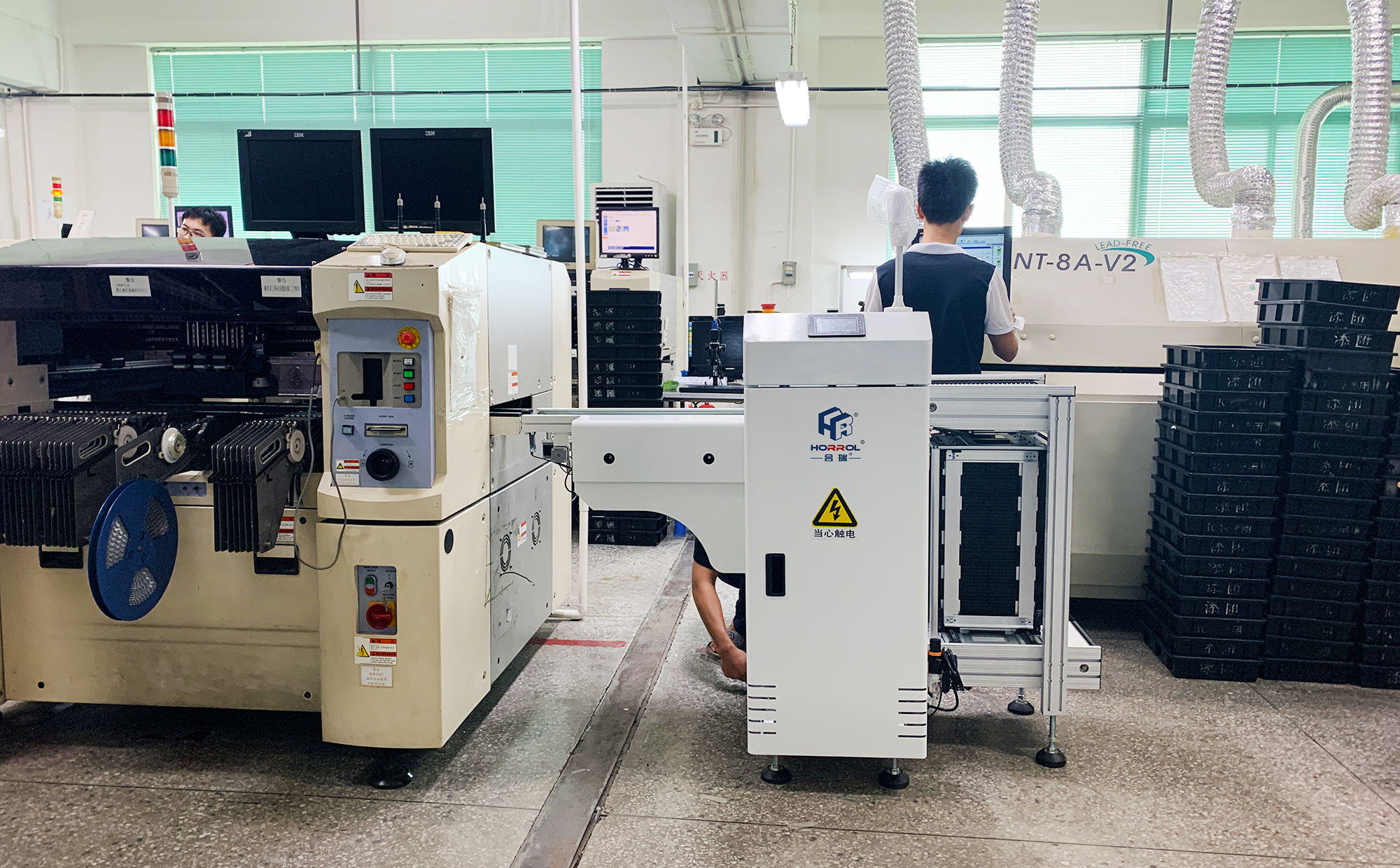

合瑞科技全自动收板机主要应用于SMT（表面贴装技术）生产线的下游收板工作，通过自动更换防静电料框进行收板，有效减轻人员工作量并提高生产效率。该设备可对接炉子、回流焊、全自动贴片机、印刷机等设备，具备成熟操控系统，简单易懂，实现自动更换料框收料的功能。合瑞科技全自动收板机，让科技为你加速。

1. 合瑞科技全自动收板机概述

1.1 产品功能与应用场景

合瑞科技全自动收板机主要应用于SMT（表面贴装技术）生产线的下游收板工作，通过自动更换防静电料框进行收板，有效减轻人员工作量并提高生产效率。该设备可对接炉子、回流焊、全自动贴片机、印刷机等设备，具备成熟操控系统，简单易懂，实现自动更换料框收料的功能。

1.2 技术参数详解

合瑞科技第十一代全自动下板机采用滚珠丝杆进行宽度调节，轨道采用电泳工艺铝合金型材制作而成，配置新研发一代稳定简洁操作页面，设备增加超强厚度烤漆钢板，稳定耐用结实。以下是具体的技术参数：

• 设备型号：HR-AL-250、HR-AL-330、HR-AL-390、HR-AL-460，各型号针对不同尺寸的PCB板设计。
• 控制模块：均采用PLC工控模块，确保操作的稳定性和可靠性。
• 外形尺寸：不同型号的尺寸分别为1700x780x1200mm、1900x860x1200mm、2200x920x1200mm、2200x1120x1200mm。
• 上框时间：各型号均约为3秒，保证了快速的上框效率。
• 料箱更换时间：各型号均约为5秒，快速更换料框以适应不同生产需求。
• 电源及负荷：统一为220v/0.3kw，满足工业用电标准。
• 气压及流量：要求4-6bar，流量≤10L/分钟，适应不同气压需求。
• 轨道高度：统一为900±20mm，适用于标准生产线高度。
• 传送方向：均为左⇆右，适应生产线布局。
• 允许板厚度：各型号均允许0.4-5mm的板厚，适应多种PCB板。
• 允许零件高度：均不超过2.5cm，满足大多数SMT元件的贴装需求。
• 步距选择：均为1-4（10毫米步局），提供灵活的步距调整。
• 感应器：均为光电感应，确保精确的板件检测。
• 运行电机：均为步进电机，提供稳定的运行动力。
• 料框尺寸：根据型号不同，尺寸分别为355x320x563mm、460x400x563mm、535x460x570mm、535x530x570mm。
• 故障检测：均为I/O信号检测，便于故障诊断和维护。
• 允许板尺寸：根据型号不同，允许的板尺寸也有所不同，从（50x50）x（350x250）mm到（50x50）x（530x460）mm不等。
• 设备重量：根据型号不同，重量分别为150kg、175kg、215kg、240kg。

以上技术参数为合瑞科技全自动收板机的详细介绍，展现了其在SMT生产线中的应用能力和技术优势。

2. 设备型号与技术参数

2.1 设备型号概览

合瑞科技提供的全自动收板机涵盖了HR-AL-250、HR-AL-330、HR-AL-390、HR-AL-460四种型号，以满足不同规模和需求的SMT生产线。这些型号在设计上充分考虑了兼容性和扩展性，以适应不同尺寸的PCB板和生产线布局。

2.2 技术参数详细分析

2.2.1 控制模块

全自动接板机所有型号均采用PLC工控模块，这种模块以其高稳定性和可靠性而闻名，是工业自动化控制系统的首选。PLC工控模块的使用，确保了设备在长时间运行中的稳定性和减少故障发生的概率。

2.2.2 外形尺寸与重量

• HR-AL-250：外形尺寸为1700x780x1200mm，重量为150kg。
• HR-AL-330：外形尺寸为1900x860x1200mm，重量为175kg。
• HR-AL-390：外形尺寸为2200x920x1200mm，重量为215kg。
• HR-AL-460：外形尺寸为2200x1120x1200mm，重量为240kg。

这些尺寸和重量参数表明，随着型号的增大，设备能够处理的PCB板尺寸也相应增大，同时设备的重量也随之增加，以保证结构的稳定性和承载能力。

2.2.3 上框时间与料箱更换时间

所有型号的上框时间均为约3秒，料箱更换时间为约5秒。这些快速的操作时间显著提高了生产线的效率，减少了因更换料框而造成的停工时间。

2.2.4 电源及负荷与气压及流量

统一的电源要求为220v/0.3kw，气压要求为4-6bar，流量≤10L/分钟。这些参数的统一性简化了设备的安装和维护工作，同时也确保了不同设备间的兼容性。

2.2.5 轨道高度与传送方向

轨道高度统一为900±20mm，传送方向为左⇆右。这些设计参数使得设备能够无缝对接标准生产线，无需额外的调整。

2.2.6 允许板厚度与零件高度

所有型号的允许板厚度为0.4-5mm，允许零件高度不超过2.5cm。这些参数的设置确保了设备能够适应多种PCB板和元件的贴装需求。

2.2.7 步距选择与感应器

步距选择为1-4（10毫米步局），感应器为光电感应。这些技术的应用提高了设备的灵活性和检测精度。

2.2.8 运行电机与料框尺寸

运行电机为步进电机，料框尺寸根据型号不同而有所变化。步进电机的使用提供了精确的控制和强大的动力输出，而不同尺寸的料框则能够适应不同大小的PCB板。

2.2.9 故障检测

所有型号均采用I/O信号检测进行故障检测，这种检测方式简单高效，便于快速定位和解决问题。

2.2.10 允许板尺寸与设备重量

允许板尺寸和设备重量的变化体现了不同型号的适应性和承载能力，从小型的HR-AL-250到大型的HR-AL-460，设备的设计满足了不同规模生产线的需求。

3. 设备功能与特点

3.1 功能优势分析

合瑞科技全自动收板机的功能优势在于其自动化程度高，能够有效提升SMT生产线的效率和稳定性。以下是具体的功能优势：

• 自动化程度：全自动收板机通过自动更换防静电料框，实现了无人化操作，减少了人工干预，降低了人为错误的可能性。
• 兼容性：设备可与多种SMT生产线设备对接，如炉子、回流焊、全自动贴片机、印刷机等，显示了其良好的兼容性和集成性。
• 操作简便：配备成熟操控系统，界面简洁，易于理解和操作，降低了操作人员的培训成本和操作难度。

3.2 设备特点详述

3.2.1 高效的宽度调节机制

合瑞科技全自动收板机采用滚珠丝杆进行宽度调节，相较于传统的T型丝杆，滚珠丝杆具有更高的精密度和更顺滑的操作体验，这使得设备在调节宽度时更加精确和稳定。

3.2.2 结构稳定性

轨道采用电泳工艺铝合金型材制作，这种材料具有高强度和耐腐蚀性，保证了设备的长期稳定运行。同时，设备增加的超强厚度烤漆钢板进一步提升了整体的稳定性和耐用性。

3.2.3 快速的上框与料箱更换时间

所有型号的上框时间约为3秒，料箱更换时间为约5秒，这样的快速响应时间确保了生产线的连续性和高效率。

3.2.4 统一的电源及负荷要求

统一的电源要求为220v/0.3kw，气压要求为4-6bar，流量≤10L/分钟，这种标准化的设计简化了设备的安装和维护工作，同时也确保了不同设备间的兼容性。

3.2.5 灵活的步距选择与精确的感应器

步距选择为1-4（10毫米步局），感应器为光电感应，这些技术的应用提高了设备的灵活性和检测精度，确保了收板过程的准确性。

3.2.6 强大的运行电机与多样化的料框尺寸

运行电机为步进电机，提供精确的控制和强大的动力输出。不同尺寸的料框适应不同大小的PCB板，增加了设备的适用性。

3.2.7 简便的故障检测

采用I/O信号检测进行故障检测，这种检测方式简单高效，便于快速定位和解决问题，减少了设备的停机时间。

3.2.8 广泛的尺寸适应性

允许板尺寸从（50x50）x（350x250）mm到（50x50）x（530x460）mm不等，这样的尺寸范围覆盖了绝大多数SMT生产线的需求，显示了设备的灵活性和适用性。

4. 设备优势

4.1 高度自动化与生产效率提升

合瑞科技全自动收板机通过自动化技术显著提升了SMT生产线的效率。自动更换防静电料框的功能减少了人工操作，降低了因人为因素导致的生产延误和错误率。根据生产线的实际需求，设备能够在约3秒内完成上框，约5秒内完成料箱更换，这样的快速响应能力确保了生产线的连续运转，提高了整体的生产效率。

4.2 精确的宽度调节与兼容性

采用滚珠丝杆进行宽度调节，合瑞科技全自动下板机能够精确适应不同尺寸的PCB板，调节精度高，操作顺滑。这一特点使得设备能够兼容多种生产线设备，如炉子、回流焊、全自动贴片机、印刷机等，显示了其良好的兼容性和集成性。

4.3 结构稳定性与耐用性

设备轨道采用电泳工艺铝合金型材制作，这种材料具有高强度和耐腐蚀性，保证了设备的长期稳定运行。同时，设备增加的超强厚度烤漆钢板进一步提升了整体的稳定性和耐用性，减少了因设备故障导致的生产中断。

4.4 统一的电源及负荷要求

合瑞科技全自动收板机的电源要求为220v/0.3kw，气压要求为4-6bar，流量≤10L/分钟，这种标准化的设计简化了设备的安装和维护工作，同时也确保了不同设备间的兼容性，降低了生产线的复杂性和维护成本。

4.5 灵活的步距选择与精确的感应器

步距选择为1-4（10毫米步局），感应器为光电感应，这些技术的应用提高了设备的灵活性和检测精度。精确的感应器确保了收板过程的准确性，减少了因检测失误导致的不良品。

4.6 强大的运行电机与多样化的料框尺寸

运行电机为步进电机，提供精确的控制和强大的动力输出。不同尺寸的料框适应不同大小的PCB板，增加了设备的适用性，使得合瑞科技全自动收板机能够满足不同客户的需求。

4.7 简便的故障检测

采用I/O信号检测进行故障检测，这种检测方式简单高效，便于快速定位和解决问题，减少了设备的停机时间，提高了生产线的稳定性和可靠性。

4.8 广泛的尺寸适应性

允许板尺寸从（50x50）x（350x250）mm到（50x50）x（530x460）mm不等，这样的尺寸范围覆盖了绝大多数SMT生产线的需求，显示了合瑞科技全自动收板机的灵活性和适用性。这种广泛的适应性使得设备能够服务于多种规模和需求的生产线，增加了其市场竞争力。

5. 设备操作与维护

5.1 设备操作流程

合瑞科技全自动收板机的操作流程设计得简洁直观，以确保操作人员能够快速上手。以下是设备的基本操作流程：

• 开机准备：确保电源及气压符合设备要求，检查所有连接线和气管是否牢固，无泄漏现象。
• 参数设置：根据待处理的PCB板尺寸和特性，在操作界面上设置相应的参数，包括板厚、步距等。
• 料框装载：将空的防静电料框放置到指定位置，确保料框正确放置并固定。
• 开始运行：启动设备，观察设备运行是否平稳，确认PCB板顺利进入收板区域。
• 监控与调整：在设备运行过程中，监控PCB板的收板情况，如有需要，及时调整参数以适应不同的生产需求。
• 料框更换：完成一定数量的PCB板收板后，根据提示更换已满的料框，并装载新的空料框。
• 关机与清洁：完成生产任务后，关闭设备电源，并对设备进行清洁和日常保养。

5.2 维护保养措施

为了保证合瑞科技全自动收板机的长期稳定运行，以下是一些关键的维护保养措施：

• 定期检查：定期检查设备的电源线、气管、传感器等关键部件，确保没有磨损或损坏。
• 清洁保养：每次使用后，对设备进行清洁，特别是光电感应器和滚珠丝杆，以保持其精确度。
• 润滑维护：根据制造商的推荐，定期对设备的活动部件进行润滑，减少磨损，延长设备寿命。
• 故障检测：利用设备的I/O信号检测功能，定期进行故障检测，及时发现并解决问题。
• 软件更新：根据制造商的指导，定期更新设备的控制软件，以获得最新的功能和性能改进。
• 操作培训：对操作人员进行定期培训，确保他们熟悉设备的操作流程和应急处理措施。
• 备件管理：保持关键备件的库存，如滚珠丝杆、步进电机等，以便在需要时能够迅速更换。

通过遵循上述操作流程和维护保养措施，合瑞科技全自动收板机能够保持最佳的工作状态，为SMT生产线提供高效、稳定的收板服务。

6. 市场评价与应用案例

6.1 市场评价概览

合瑞科技全自动收板机在市场上的评价普遍积极，客户对其自动化程度、操作简便性以及结构稳定性给予了高度认可。以下是市场评价的几个关键点：

• 自动化与效率提升：客户普遍认为合瑞科技全自动收板机的自动化功能显著提高了生产线的效率，减少了人工操作，降低了生产成本。
• 操作简便性：用户反馈显示，设备的操控系统简洁直观，易于学习和操作，减少了对专业操作人员的依赖。
• 结构稳定性与耐用性：市场反馈强调了设备的结构稳定性和耐用性，尤其是在长时间运行和高负荷工作条件下的表现。

6.2 应用案例分析

合瑞科技全自动收板机在多个SMT生产线中得到了成功应用，以下是一些具体的应用案例：

6.2.1 电子制造业的应用

在电子制造业中，合瑞科技全自动收板机被广泛应用于各种规模的生产线。例如，一家大型电子制造企业通过引入合瑞科技的全自动收板机，成功将生产线的自动化水平提高了30%，同时减少了因人工操作失误导致的不良品率。

6.2.2 汽车电子领域的应用

在汽车电子领域，合瑞科技全自动收板机因其高稳定性和耐用性而受到青睐。一家汽车电子制造商通过使用该设备，实现了对PCB板的高效收板，提高了生产效率，并且由于设备的高精度宽度调节功能，能够适应不同车型的PCB板需求。

6.2.3 通信设备制造的应用

在通信设备制造行业，合瑞科技全自动收板机的应用帮助企业实现了快速的产品换线和生产调整。一家通信设备制造商利用该设备能够快速更换料框的特点，缩短了产品换线时间，提高了生产线的灵活性。

6.3 客户评价摘要

根据客户的反馈，合瑞科技全自动收板机在实际应用中表现出以下优点：

• 提高生产效率：自动化收板减少了人工操作，提高了生产线的整体效率。
• 降低不良品率：精确的宽度调节和光电感应器减少了操作失误，从而降低了不良品率。
• 易于操作和维护：简洁的操作界面和简便的维护流程降低了对操作人员的培训要求和维护难度。
• 结构稳定耐用：电泳工艺铝合金型材和超强厚度烤漆钢板的使用，使得设备在高负荷下依然保持稳定运行。

综上所述，合瑞科技全自动收板机在市场上的评价普遍良好，其在多个行业的成功应用案例进一步证明了设备的高效性、稳定性和实用性。

7. 总结

合瑞科技全自动收板机以其高度自动化、精确调节、结构稳定性和用户友好的操作界面，在SMT生产线中发挥着重要作用。通过对设备的技术参数、功能特点、操作维护流程以及市场评价的深入分析，我们可以得出以下结论：

7.1 提升生产效率与降低成本

全自动收板机通过自动化操作减少了人工干预，显著提升了生产效率。快速的上框和料框更换时间进一步减少了停工时间，降低了生产成本。设备的技术参数如快速响应的PLC工控模块、精确的滚珠丝杆宽度调节、以及稳定的步进电机运行，共同确保了生产线的连续性和高效率。

7.2 增强设备的兼容性与适用性

合瑞科技全自动收板机的设计考虑了不同生产线的需求，其兼容性和适用性得到了市场的认可。设备能够与多种SMT设备对接，适应不同尺寸和厚度的PCB板，这使得设备能够服务于不同规模和需求的生产线。

7.3 确保操作简便与维护便捷

设备的操作界面简洁直观，易于理解和操作，降低了操作人员的培训成本和操作难度。同时，简便的故障检测和维护保养措施确保了设备的长期稳定运行，减少了因设备故障导致的生产中断。

7.4 获得市场积极评价

市场评价显示，合瑞科技全自动收板机在自动化程度、操作简便性以及结构稳定性方面得到了客户的积极反馈。在电子制造、汽车电子和通信设备制造等多个行业的成功应用案例进一步证明了设备的高效性、稳定性和实用性。

综上所述，合瑞科技全自动收板机以其卓越的性能和广泛的适用性，在SMT行业中占据了重要地位，为提高生产效率、降低成本、增强生产线的灵活性提供了有力支持。
