料框式收板机smt全自动下板机直线标准接料机层叠箱式接料机

合瑞科技 全自动下板机 全自动收板机 smt下板机 smt收板机 smt接板机

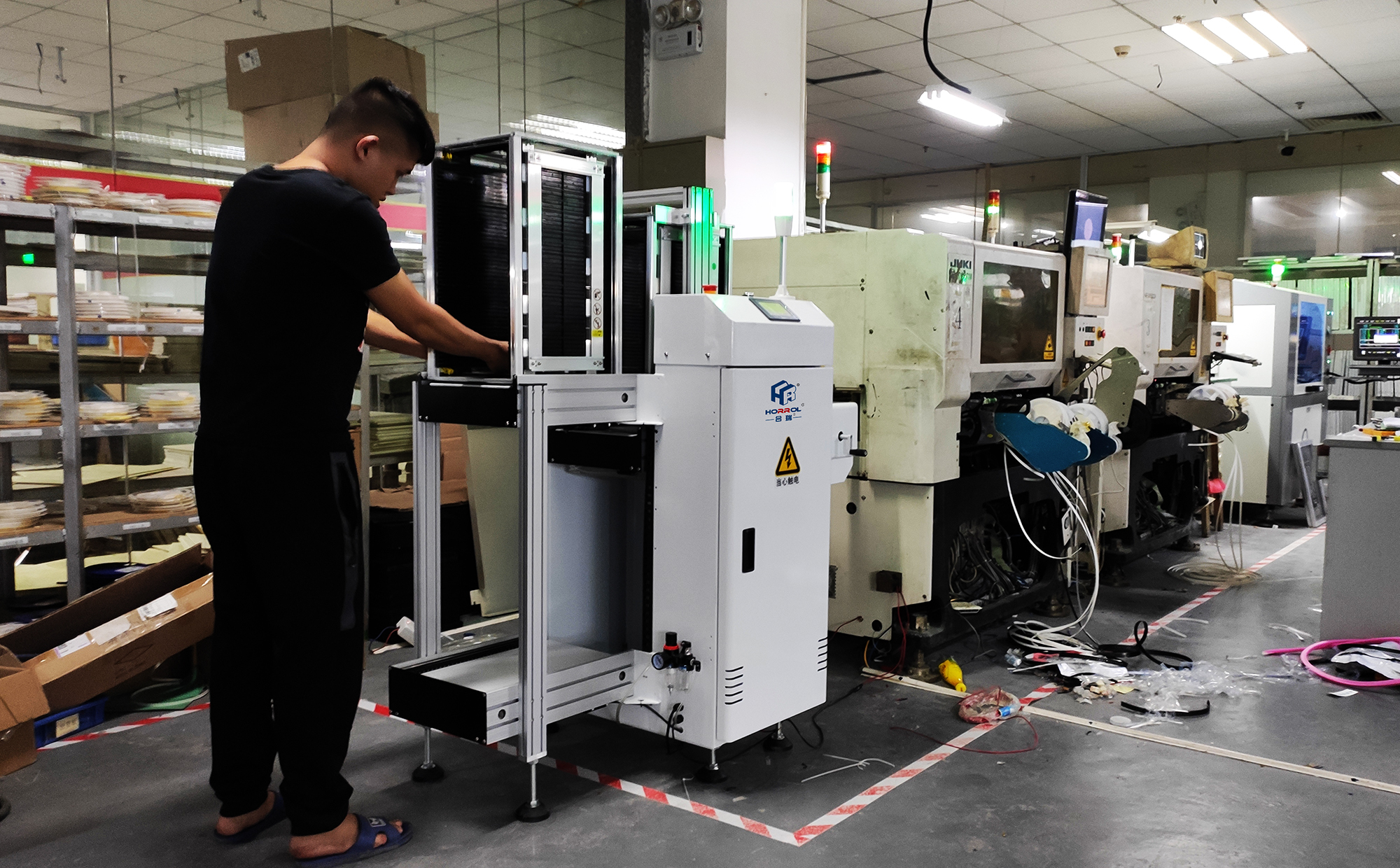

全自动下板机应用于SMT生产线的收板工作,通过更换防静电料框进行收板。全自动收板机既可以应用于回流焊、波峰焊后面,也可以应用于各类贴片机后,自动更换料框进行收板。通过自动收板机实现了smt生产线的下游的收板工作,减轻了人员的工作量。

料框式收板机smt全自动下板机直线标准接料机层叠箱式接料机

选择规格数量

全自动上板机

HR-AL-250左到右 HR-AL-250右到左

请选择 产品规格



  • 产品详情
  • 技术参数

全自动送板机应用于smt贴片生产线的前端,完成自动化生产线的送板工作。全自动上板机采用箱式料框交替更换进行送板任务,触摸屏操作页面,pLC控制完成各种换款升降推板等各种工作内容。全自动推板机接收后端接驳台、全自动印刷机、全自动贴片机、镭雕机或者检测机等设备短路信号,设备程序控制自动完成送板工作。

全自动上板机技术参数对照


设备型号HR-AU-250HR-AU-330HR-AU-390HR-AU-460
控制模块PLC工控PLC工控PLC工控PLC工控
外形尺寸1100x780x1200mm1400x860x1200mm1500x920x1200mm1600x1120x1200mm
上框时间约3s约3s约3s约3s
料箱更换时间约5s约5s约5s约5s
电源及负荷220v/0.3kw220v/0.3kw220v/0.3kw220v/0.3kw
气压及流量4-6bar,≤10L/分钟4-6bar,≤10L/分钟4-6bar,≤10L/分钟4-6bar,≤10L/分钟
轨道高度900±20mm900±20mm900±20mm900±20mm
传送方向左⇆右左⇆右左⇆右左⇆右
允许板厚度0.4-5mm0.4-5mm0.4-5mm0.4-5mm
允许零件高度≤2.5cm≤2.5cm≤2.5cm≤2.5cm
步距选择1-4(10毫米步局)1-4(10毫米步局)1-4(10毫米步局)1-4(10毫米步局)
感应器光电感应光电感应光电感应光电感应
运行电机步进电机步进电机步进电机步进电机
料框尺寸355x320x563mm460x400x563mm535x460x570mm535x530x570mm
故障检测I/O信号检测I/O信号检测I/O信号检测I/O信号检测
允许板尺寸(50x50)x(350x250)mm(50x50)x(455x330)mm(50x50)x(530x390)mm(50x50)x(530x460)mm
设备重量120kg145kg195kg220kg


全自动收板机技术参数对照



设备型号HR-AL-250HR-AL-330HR-AL-390HR-AL-460
控制模块PLC工控PLC工控PLC工控PLC工控
外形尺寸1700x780x1200mm1900x860x1200mm2200x920x1200mm2200x1120x1200mm
上框时间约3s约3s约3s约3s
料箱更换时间约5s约5s约5s约5s
电源及负荷220v/0.3kw220v/0.3kw220v/0.3kw220v/0.3kw
气压及流量4-6bar,≤10L/分钟4-6bar,≤10L/分钟4-6bar,≤10L/分钟4-6bar,≤10L/分钟
轨道高度900±20mm900±20mm900±20mm900±20mm
传送方向左⇆右左⇆右左⇆右左⇆右
允许板厚度0.4-5mm0.4-5mm0.4-5mm0.4-5mm
允许零件高度≤2.5cm≤2.5cm≤2.5cm≤2.5cm
步距选择1-4(10毫米步局)1-4(10毫米步局)1-4(10毫米步局)1-4(10毫米步局)
感应器光电感应光电感应光电感应光电感应
运行电机步进电机步进电机步进电机步进电机
料框尺寸355x320x563mm460x400x563mm535x460x570mm535x530x570mm
故障检测I/O信号检测I/O信号检测I/O信号检测I/O信号检测
允许板尺寸(50x50)x(350x250)mm(50x50)x(455x330)mm(50x50)x(530x390)mm(50x50)x(530x460)mm
设备重量150kg175kg215kg240kg

以上参数仅供参考,如需定制可咨询销售。
